Isolator là gì? Phân loại và chức năng của cầu dao cách ly

Chu Văn An

Bộ cách ly là gì? Đây là thiết bị được sử dụng rộng rãi trong các mạch dân dụng và công nghiệp. Bộ cách ly đóng vai trò quan trọng trong hệ thống điện, giúp cách ly dòng điện một cách an toàn và đảm bảo tính chính xác khi vận hành điện. Tìm hiểu chi tiết hơn trong bài viết này cùng KTH ELECTRIC.

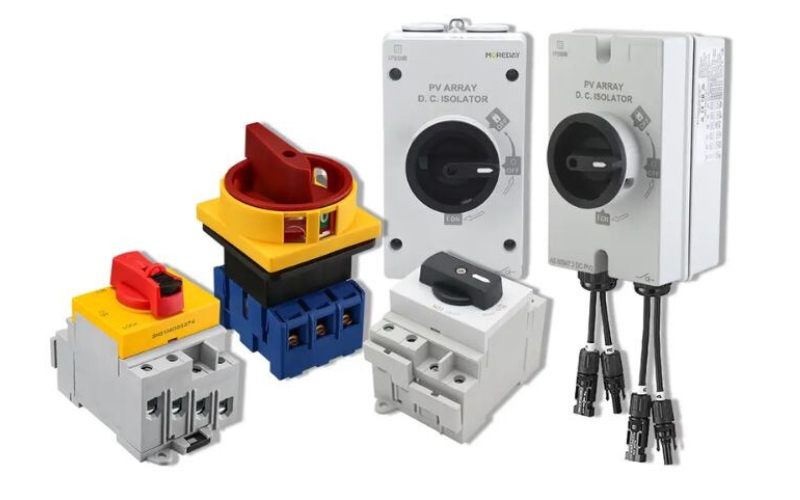

Bộ cách ly là gì?

Bộ cách ly còn được gọi là bộ cách ly hoặc bộ ngắt ly hợp. Đây là thiết bị điện quan trọng dùng để ngắt kết nối và cách ly các mạch điện trong hệ thống. Chức năng chính của bộ cách ly là cách ly một phần hoặc toàn bộ mạch điện phục vụ cho việc kiểm tra, bảo trì hệ thống điện.

Thiết bị này giúp đảm bảo an toàn cho con người và thiết bị khi làm việc trên các mạch điện, giảm thiểu nguy cơ bị điện giật và ngăn ngừa tình trạng dòng điện vô tình truyền tới các bộ phận không mong muốn trong hệ thống.

Bộ cách ly là gì?

Cấu tạo của bộ cách ly là gì?

Giống như nhiều thiết bị điện dân dụng và công nghiệp khác, bộ cách ly được thiết kế với kết cấu chắc chắn để đảm bảo hoạt động ổn định trong các điều kiện môi trường khác nhau.

• Cực tiếp xúc: Đây là những thanh kim loại có thể di chuyển được, khi được kết nối sẽ tạo thành một mạch kín cho phép dòng điện chạy qua thiết bị.
• Tay quay hoặc đòn bẩy: Bộ phận này dùng để điều khiển quá trình đóng mở của cực tiếp điểm giúp ngắt hoặc cấp nguồn.
• Vỏ cách nhiệt: Mục đích của lớp vỏ này là để bảo vệ các bộ phận bên trong của bộ cách ly khỏi các yếu tố môi trường bên ngoài và nâng cao sự an toàn cho người dùng.

>> Xem thêm: Hướng dẫn đấu nối cầu dao đảo chiều 1 pha, 3 pha đơn giản

Vai trò của chất cách ly

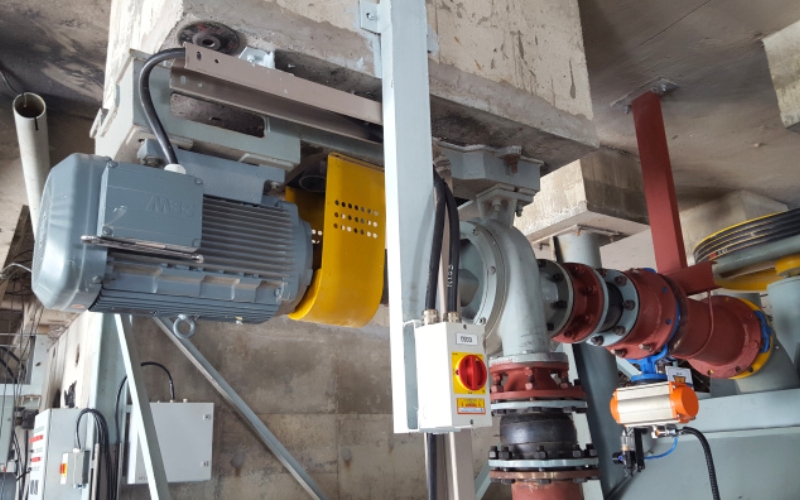

Vai trò của bộ cách ly trong hệ thống điện

Vai trò chính của bộ cách ly trong hệ thống điện là ngắt kết nối và cách ly nguồn điện khi cần thiết. Một số tính năng quan trọng bao gồm:

• Cách ly nguồn điện để đảm bảo an toàn cho người vận hành và thiết bị.
• Ngắt kết nối các mạch điện để bảo trì hoặc sửa chữa khi cần thiết.
• Tích hợp với hệ thống bảo vệ giúp tự động ngắt điện khi có sự cố.
• Đảm bảo an toàn vận hành xuyên suốt toàn bộ quá trình sử dụng.
• Khi sử dụng kết hợp với hệ thống điện, hỗ trợ các thiết bị, máy móc hoạt động hiệu quả hơn.

Phân loại chất cách ly

Bộ cách ly có thể được phân loại dựa trên một số tiêu chí khác nhau, bao gồm thông số kỹ thuật, mục đích sử dụng và môi trường hoạt động. Dưới đây là một số loại phổ biến:

• Loại đóng hộp: Được làm bằng chất liệu bền bỉ như kim loại, PC, ABS,… thích hợp với môi trường khắc nghiệt như nhiệt độ cao, độ ẩm, bụi bẩn hoặc môi trường có hóa chất ăn mòn và đáp ứng các tiêu chuẩn như IP65, IP66, IP67
• Loại không hộp: Loại này thường được lắp đặt trong tủ điện hoặc trên ray 35mm và được trang bị các phụ kiện như núm gắn tủ và thanh nối dài.

Bộ cách ly cũng có thể được phân loại dựa trên cấu trúc:

• Máy cắt cách ly một pha: dùng để cách ly một pha trong hệ thống nhà máy điện và dùng để chuyển mạch điểm trung tính của máy biến áp hoặc máy biến điện áp một pha.
• Bộ ngắt mạch cách ly ba pha: được sử dụng trong các tình huống cách ly ba pha trong hệ thống.

Ngoài ra, bộ cách ly còn có các tùy chọn tham số khác nhau, chẳng hạn như:

• Dòng điện định mức: từ 16A, 20A,… đến 125A.
• Số cực: gồm 2P, 3P, 3P+N.

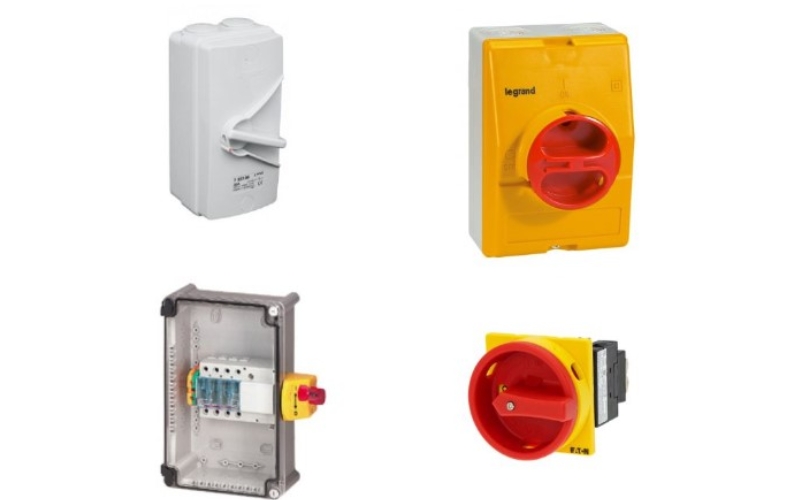

Phân loại bộ cách ly theo loại, cấu tạo và thông số

Các trường hợp sử dụng bộ cách ly

Ngoài ra, bộ cách ly còn được sử dụng trong nhiều tình huống khác nhau, cụ thể:

• Đóng/mở điểm trung tính của máy biến áp hoặc cuộn kháng.
• Chuyển mạch các thanh cái khi một thiết bị như cầu dao hoặc bộ cách ly kết nối thanh cái bị đóng.
• Đóng/mở cầu dao cách ly đối với các thiết bị điện bị đoản mạch.
• Hỗ trợ bộ truyền động cơ học: để chuyển đổi hoặc ngắt kết nối dòng điện từ hóa hoặc dòng sạc. Vì vậy, nó giúp cân bằng dòng tải, đảm bảo vận hành nhanh chóng, quyết đoán.

Nói một cách đơn giản, bộ cách ly là thành phần quan trọng trong hệ thống điện giúp ngắt mạch an toàn và bảo vệ thiết bị trong quá trình bảo trì hoặc sửa chữa. Bộ cách ly có nhiều cấu trúc, chức năng và chủng loại khác nhau để đáp ứng nhu cầu của các mục đích khác nhau. Để hiểu rõ hơn về thiết bị cách ly là gì và mua thiết bị điện uy tín ở đâu, hãy liên hệ với KTH ELECTRIC ngay hôm nay để biết chi tiết và được tư vấn nhiệt tình.
