Máy cắt không khí ACB là gì? Vì sao gọi là thiết bị thường xuyên sử dụng trong hệ thống phân phối điện? Cấu tạo, nguyên lý làm việc, phân loại, ưu nhược điểm của thiết bị này như thế nào? Để giúp bạn giải đáp chi tiết, hãy cùng tham khảo bài viết dưới đây cùng KTH ELECTRIC nhé!

Máy cắt không khí ACB là gì?

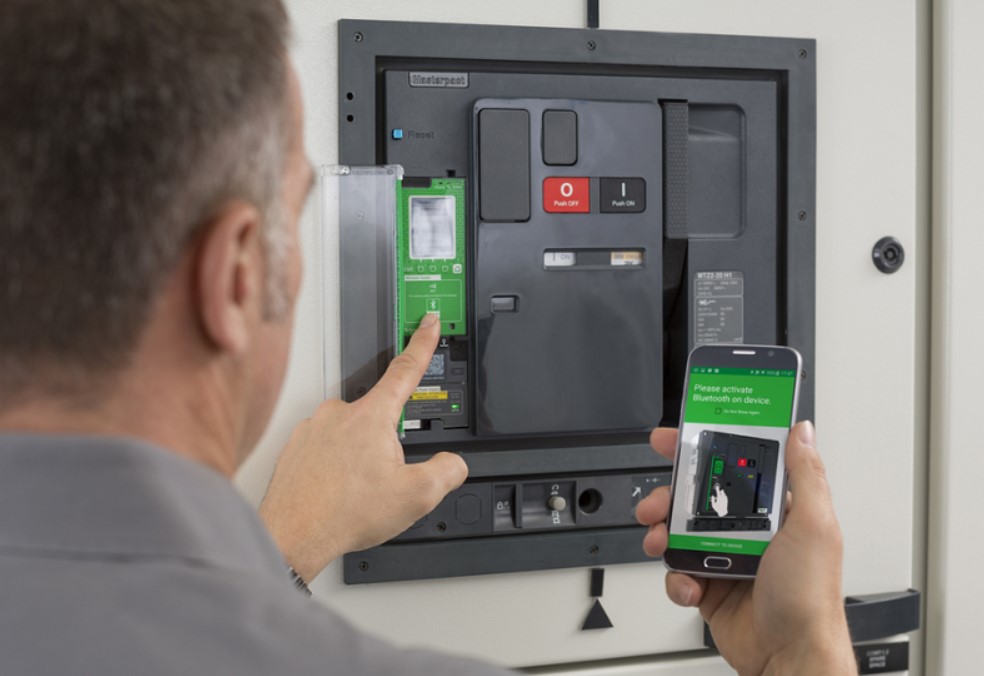

Cầu dao không khí ACB là thiết bị điện được sử dụng trong hệ thống điện nhằm cắt nguồn điện từ nguồn điện đến phụ tải. “ACB” là viết tắt của “Air Circuit Breaker” – tiếng Việt nghĩa là “máy cắt không khí”.

Cầu dao không khí ACB được sử dụng phổ biến trong hệ thống điện công nghiệp và xây dựng nhằm bảo vệ các thiết bị, hệ thống khỏi các nguy cơ quá tải, đoản mạch hoặc các sự cố về điện khác. Nó hoạt động bằng cách ngắt mạch khi phát hiện lỗi, ngăn chặn các thiết bị và hệ thống điện bị hư hỏng và hư hỏng.

Máy cắt không khí ACB là gì?

Có thể bạn quan tâm: Tư vấn về 3 loại máy cắt không khí phổ biến nhất hiện nay

Cấu tạo máy cắt khí ACB

Bộ ngắt mạch không khí (ACB) là một thiết bị bảo vệ điện được sử dụng để ngắt mạch điện khi xảy ra sự cố trong hệ thống điện.

Cấu tạo máy cắt khí ACB

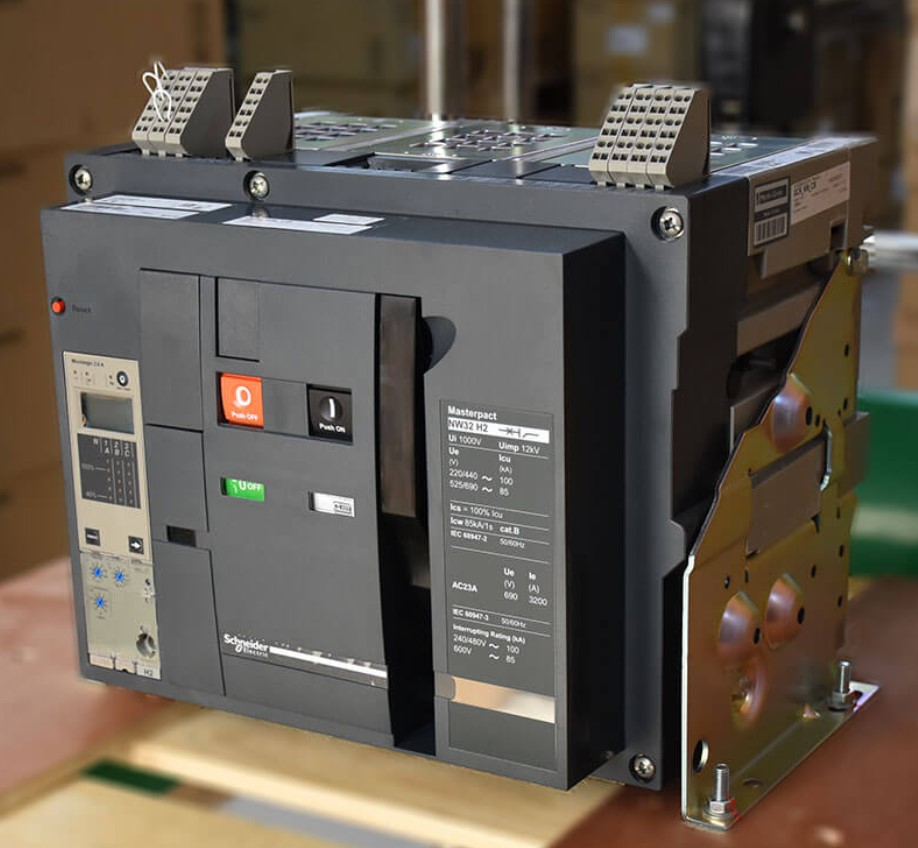

Cấu tạo của máy cắt khí ACB bao gồm:

• khung: Đó là khung bên ngoài của máy cắt, được làm bằng thép không gỉ hoặc hợp kim nhôm.
• Đầu nối điện: Là bộ phận dùng để kết nối cầu dao với hệ thống điện. Có thể sử dụng thiết bị đầu cuối dạng vít hoặc kẹp.
• Bộ công cụ: Nó là bộ phận chính của cầu dao và được dùng để cắt mạch điện khi có sự cố xảy ra. Một thiết bị cắt thường bao gồm thanh cắt, cơ cấu cắt và cò súng.
• Phần bảo vệ: Nó là bộ phận dùng để bảo vệ hệ thống điện khỏi tình trạng quá tải, đoản mạch, rò rỉ dòng điện và các tai nạn khác. Phần bảo vệ thường bao gồm các cảm biến, máy tính và bộ vi xử lý.
• Các bộ phận khác: Bao gồm ampe kế, đèn báo, nút bấm và các bộ phận khác giúp người dùng quan sát và điều khiển hoạt động của cầu dao.

Máy cắt không khí ACB được sử dụng rộng rãi trong các hệ thống điện công nghiệp, nhà máy, tòa nhà thương mại. Các thành phần và cấu tạo của cầu dao sẽ khác nhau tùy thuộc vào mục đích sử dụng và yêu cầu kỹ thuật của hệ thống điện cụ thể.

Nguyên tắc làm việc

Bộ ngắt mạch không khí (ACB) là một thiết bị bảo vệ điện được sử dụng để ngắt mạch điện khi xảy ra sự cố trong hệ thống điện. Nguyên lý làm việc của máy cắt khí ACB dựa trên hiện tượng điện động của dòng điện.

Khi dòng điện chạy qua các cực của cầu dao, một từ trường sẽ được tạo ra. Trong từ trường này, các cực cắt trong máy cắt tương tác với nhau tạo ra lực cắt điện. Nếu xảy ra lỗi trong hệ thống điện như quá tải, ngắn mạch hoặc dòng điện rò rỉ, việc cắt điện này sẽ làm gián đoạn mạch điện, ngăn ngừa các lỗi tiếp theo và bảo vệ hệ thống điện.

Máy cắt không khí ACB được thiết kế hoạt động ở tần số 50 hoặc 60 Hz và được điều khiển bằng bộ vi xử lý để đảm bảo hoạt động chính xác và ổn định. Máy cắt không khí ACB còn có thể kết nối với các thiết bị bảo vệ khác như bảng điều khiển, máy tính, cảm biến để theo dõi, điều khiển hoạt động của chúng.

Nhìn chung, nguyên lý làm việc của máy cắt khí ACB dựa trên hiện tượng điện động lực, tạo ra lực cắt điện để ngắt mạch điện khi hệ thống điện có sự cố.

Nguyên tắc làm việc

Xem thêm: Máy cắt chân không là gì? những lợi ích nó mang lại

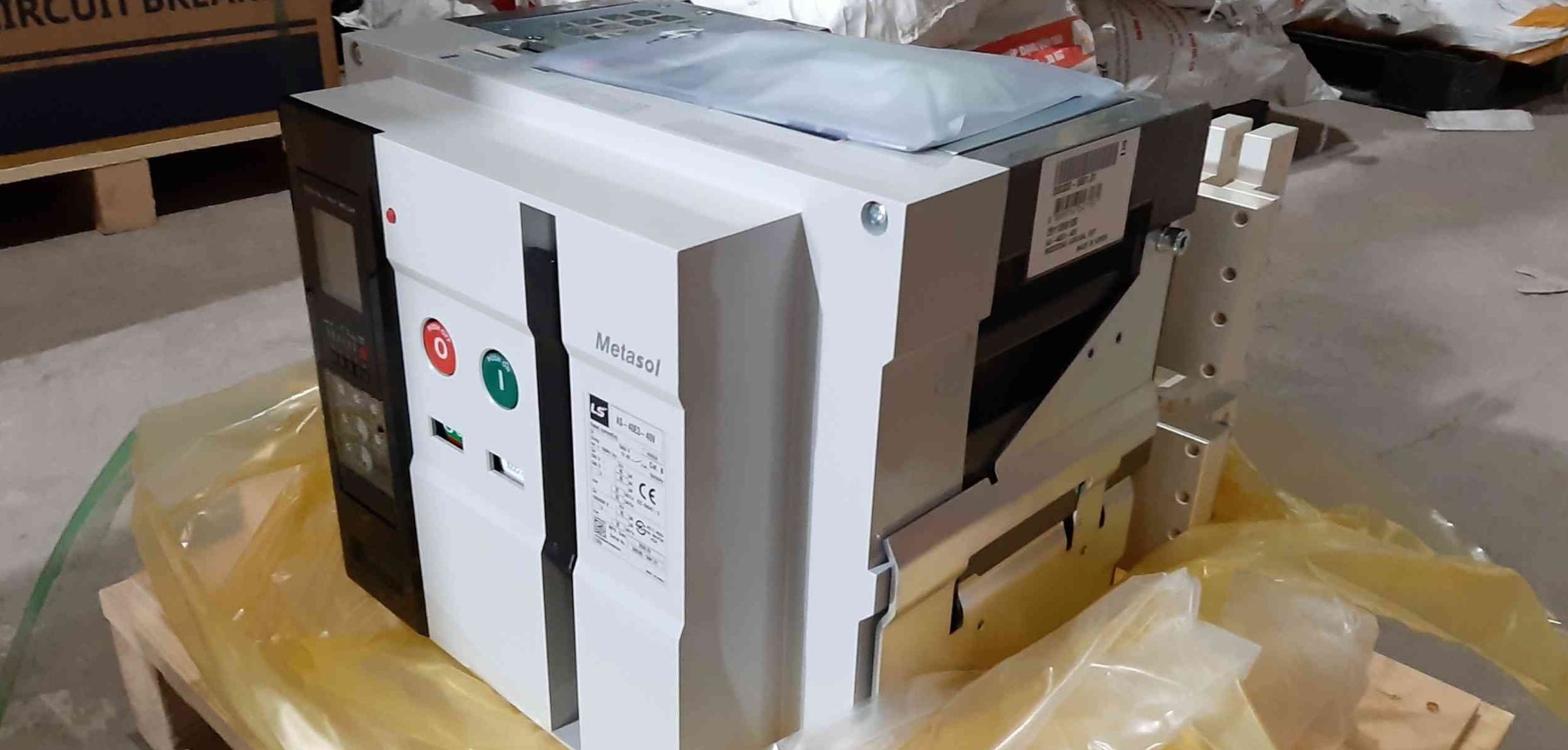

Phân loại máy cắt khí ACB

Máy cắt không khí ACB (Air Circuit Breaker) được phân loại theo nhiều tiêu chí khác nhau như dòng điện, tần số, loại bảo vệ, thiết kế cơ học, chức năng, v.v.

Phân loại máy cắt khí ACB

Phân loại theo dòng điện

• ACB hạ thế: thích hợp cho hệ thống điện có điện áp dưới 1000V.
• ACB cao áp: dùng trong hệ thống điện có điện áp trên 1000V.

• Sắp xếp theo tần suất

• Tần số nguồn ACB: tần số hoạt động là 50Hz hoặc 60Hz.
• ACB tần số cao: tần số hoạt động là 400Hz đến 1000Hz.

Phân loại theo loại bảo vệ

• Bảo vệ quá tải ACB (bảo vệ quá tải ACB).
• Bảo vệ ngắn mạch ACB.
• Bảo vệ quá tải và ngắn mạch ACB.
• Bảo vệ chống rò rỉ ACB.

Phân loại theo thiết kế cơ khí

• Jet ACB: Sử dụng khí nén để tạo ra lực cắt điện.
• ACB tự động: Sử dụng cảm biến và máy tính để tự động bảo vệ hệ thống điện.
• Drawout ACB: Cho phép tháo ACB ra khỏi khung để dễ dàng thay thế hoặc bảo trì.

Phân loại theo chức năng

• Main ACB: dùng để bảo vệ toàn bộ hệ thống điện.
• ACB phụ (ACB nhánh): dùng để bảo vệ các mạch con trong hệ thống điện.
• ACB công nghiệp: Dành cho ứng dụng công nghiệp, nhà máy.
• ACB dân dụng: Được sử dụng trong xây dựng thương mại hoặc dân dụng.

Tùy theo mục đích sử dụng và yêu cầu kỹ thuật của hệ thống điện mà người dùng có thể lựa chọn loại ACB phù hợp.

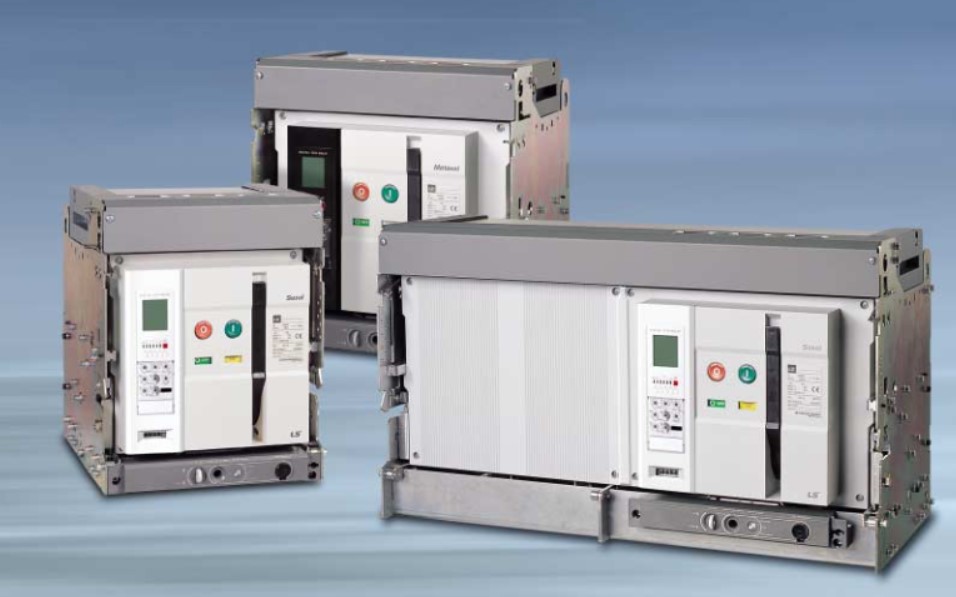

Ưu nhược điểm của máy cắt khí ACB

Ưu nhược điểm của máy cắt khí ACB

Ưu điểm của máy cắt khí ACB

• Khả năng mất điện tốt: ACB có khả năng ngắt điện cao giúp bảo vệ hệ thống điện khỏi những sự cố nguy hiểm.
• Dễ dàng sử dụng và bảo trì: ACB được thiết kế dễ dàng sử dụng và bảo trì nên người dùng có thể dễ dàng kiểm tra và thay thế linh kiện khi cần thiết.
• Độ tin cậy cao: ACB có thể hoạt động ổn định, tin cậy trong nhiều điều kiện khác nhau.
• Chống ẩm tốt: ACB được thiết kế chống ẩm, chống bụi, giúp đảm bảo hoạt động bền vững trong môi trường khắc nghiệt.
• Tính linh hoạt cao: ACB có thể được sử dụng trong nhiều ứng dụng khác nhau và có thể được tùy chỉnh để đáp ứng các yêu cầu cụ thể của hệ thống điện.

Nhược điểm của máy cắt khí ACB

• Chi phí đầu tư ban đầu cao: ACB thường có giá thành cao hơn các thiết bị ngắt mạch khác như MCB hay MCCB.
• Kích thước lớn: ACB thường có kích thước lớn hơn các thiết bị ngắt mạch khác và do đó yêu cầu không gian lắp đặt lớn hơn.
• Tốc độ cắt chậm hơn MCCB: Mặc dù ACB có khả năng cắt cao hơn MCCB nhưng tốc độ cắt của nó nhìn chung chậm hơn và do đó không phù hợp với các ứng dụng yêu cầu tốc độ cắt nhanh.
• Sử dụng không hợp lệ ở dòng điện thấp: ACB không phù hợp với các ứng dụng có dòng điện thấp nên cần có các thiết bị ngắt mạch khác như MCB.

Xem thêm: Ampe kế là gì? Nguyên lý làm việc, bảng giá 2023

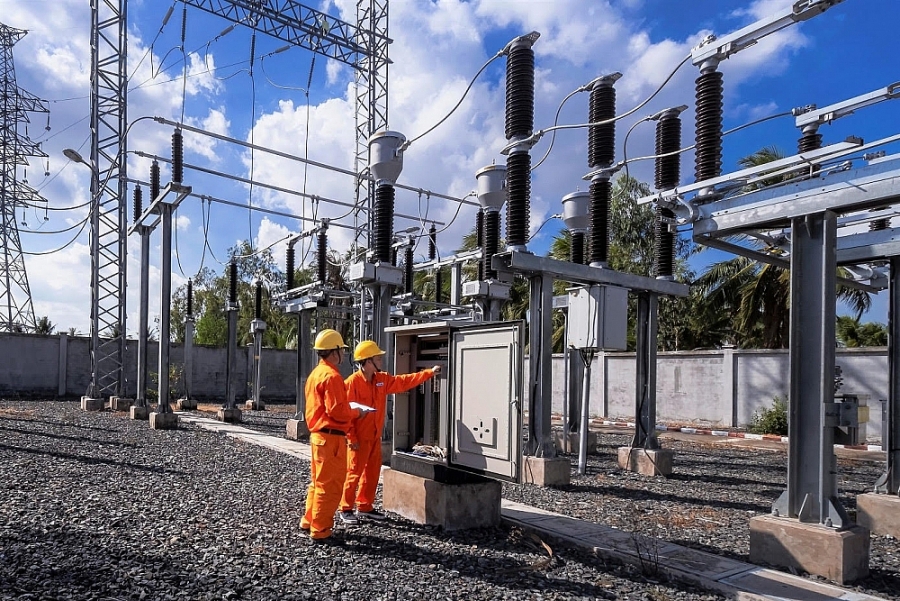

Ứng dụng của máy cắt khí ACB

Máy cắt không khí ACB có nhiều ứng dụng trong hệ thống điện công nghiệp và dân dụng. Dưới đây là một số ứng dụng phổ biến của máy cắt khí ACB:

Ứng dụng của máy cắt khí ACB

• Bảo vệ hệ thống điện: ACB dùng để bảo vệ hệ thống điện khỏi các sự cố nguy hiểm như quá tải, đoản mạch, sụt áp, tăng áp, v.v.
• Hệ thống phân phối điện: ACB được sử dụng trong hệ thống phân phối điện để cắt điện cho các thiết bị điện khi cần thiết.
• Hệ thống phát điện: ACB được sử dụng trong các hệ thống phát điện như máy phát điện nhằm cắt nguồn điện đến các thiết bị điện khi có sự cố xảy ra.
• Hệ thống điều khiển và tự động hóa: ACB được sử dụng trong các hệ thống điều khiển, tự động hóa nhằm bảo vệ các thiết bị điện và giảm thiểu rủi ro các mối nguy hiểm.
• Hệ thống máy biến áp: ACB được sử dụng trong hệ thống máy biến áp để bảo vệ máy biến áp khỏi những sự cố nguy hiểm.
• Ứng dụng đặc biệt: ACB còn được sử dụng trong nhiều ứng dụng đặc biệt như hệ thống chiếu sáng, hệ thống năng lượng mặt trời, hệ thống điều khiển tàu thuyền, v.v.

Hy vọng bài viết trên đã cung cấp cho bạn những thông tin hữu ích về máy cắt không khí ACB. Nếu có thắc mắc vui lòng để lại tin nhắn để KTH ELECTRIC có thể liên hệ giải đáp và tư vấn chuyên nghiệp cho bạn!
