MCCB thường xuyên được sử dụng trong nhiều ứng dụng trong nhiều lĩnh vực của đời sống. Vậy MCCB là gì? Cấu trúc là gì? Hãy cùng KTH ELECTRIC tìm hiểu thêm nhé!
Bộ ngắt mạch vỏ đúc là gì?
MCCB là tên viết tắt của “bộ ngắt mạch vỏ đúc”, còn được gọi là bộ ngắt mạch khối, bộ ngắt mạch khối hoặc bộ ngắt mạch khối. Đây là thiết bị điện dùng để bảo vệ hệ thống điện bằng cách tự động ngắt mạch điện khi phát hiện sự cố như quá tải, ngắn mạch, sụt áp.
Cầu dao vỏ đúc có thể xử lý dòng điện 1 pha, 2 pha đến 3 pha, đảm bảo an toàn cho thiết bị và hệ thống điện trong quá trình vận hành.

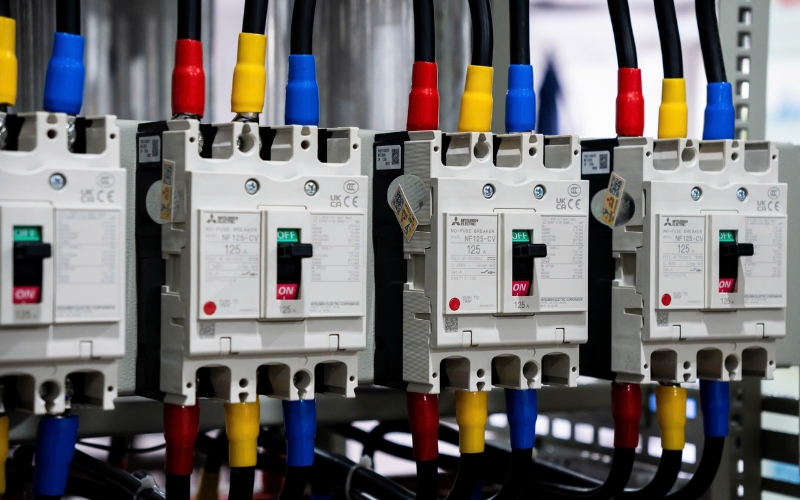

Bộ ngắt mạch vỏ đúc là gì?
Cấu trúc cầu dao vỏ nhựa
MCCB có 2 hoặc 3 cấp tiếp điểm, bao gồm: tiếp điểm chính, tiếp điểm phụ và tiếp điểm hồ quang. Việc đóng và mở mạch được thực hiện như sau:
- Khi đóng mạch: tiếp điểm hồ quang được đóng trước để bảo vệ an toàn. Các tiếp điểm phụ sau đó đóng lại, giúp đóng mạch. Cuối cùng, các tiếp điểm chính đóng lại, hoàn thành việc kết nối điện.
- Khi cầu dao: tiếp điểm chính mở ra trước, làm ngắt dòng điện chính. Tiếp theo, các tiếp điểm phụ mở ra để hỗ trợ ngắt mạch. Cuối cùng, các tiếp điểm hồ quang mở ra để dập tắt hồ quang.
>>>/ Xem thêm: Sản phẩm cầu dao LS mini

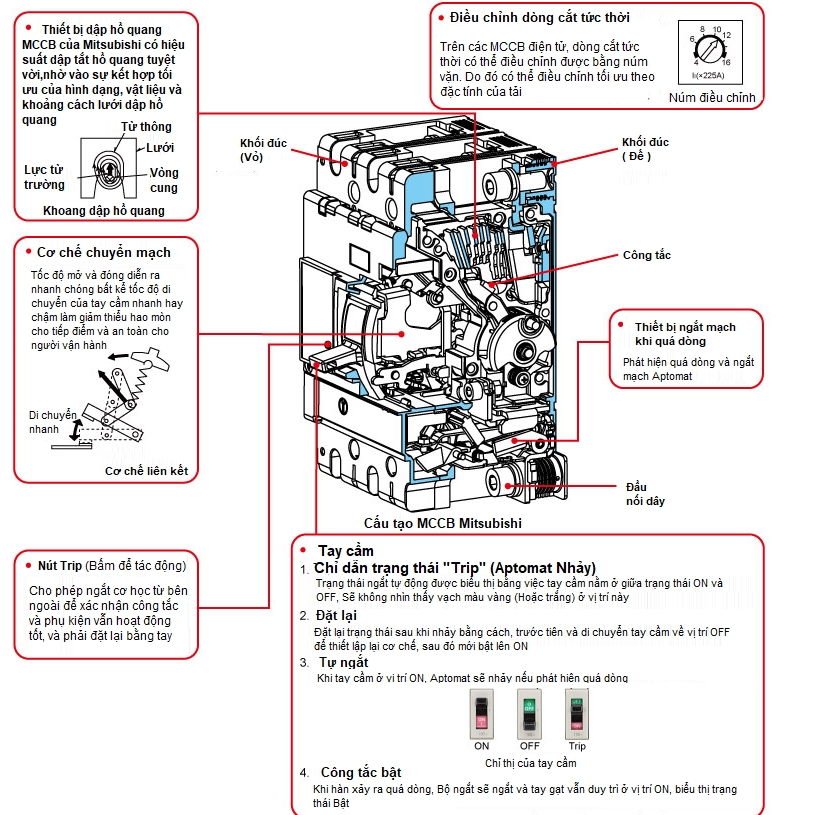

Cấu trúc của bộ ngắt mạch vỏ đúc là gì?
Hiện nay, thế hệ máy cắt vỏ đúc mới đã trải qua những cải tiến về công nghệ nhằm tăng tốc độ chuyển mạch và buồng dập hồ quang hiệu quả hơn.
Nguyên tắc làm việc
Hoạt động của MCCB dựa trên cơ chế bảo vệ quá tải giống như cầu dao nhiệt từ. Khi phát hiện dòng điện vượt quá giá trị ngắt đã cài đặt do quá tải, đoản mạch hoặc sụt áp, MCCB sẽ tự động cắt mạch.
Cấu tạo của MCCB thường bao gồm 2 hoặc 3 cấp tiếp điểm: tiếp điểm chính, tiếp điểm phụ và tiếp điểm hồ quang. Trong điều kiện bình thường, các tiếp điểm đóng lại để cho dòng điện đi qua. Khi cần phải mở mạch do tai nạn, quá trình ngắt mạch tiến hành theo trình tự sau: tiếp điểm chính mở trước, sau đó là tiếp điểm phụ và cuối cùng là tiếp điểm hồ quang.
Ngoài ra, MCCB còn được trang bị công tắc ngắt thủ công, giúp người dùng dễ dàng tắt mạch khi cần bảo trì, sửa chữa hệ thống, đảm bảo an toàn và tiện lợi.
So sánh Cầu dao loại nhỏ và Cầu dao vỏ đúc
Khi nhiều người chọn mua thiết bị về lắp đặt thường thắc mắc và thường so sánh sự khác biệt giữa MCCB và MCCB. Sự khác biệt rõ ràng nhất giữa hai loại cầu dao này là khả năng ngắt của từng loại. MCB có khả năng cắt dòng điện ngắn mạch lên đến 18kA, còn MCCB có khả năng cắt dòng điện lên đến 85kA. Ngoài ra, còn có những khác biệt khác mà bạn cần lưu ý, chẳng hạn như:
| tiêu chuẩn | bộ ngắt mạch thu nhỏ | Bộ ngắt mạch vỏ đúc |
| ý tưởng | Thiết bị bảo vệ hệ thống trong trường hợp quá tải dòng điện | Thiết bị bảo vệ hệ thống tương tự cho tình trạng quá tải dòng điện như MCB, nhưng có thêm chức năng điều chỉnh dòng điện |
| Tên | bộ ngắt mạch thu nhỏ | Bộ ngắt mạch đúc |
| Công suất ngắt mạch | vĩnh cửu | Cố định hoặc di động |
| Hiện tại có thể bị cắt | 4,5kA đến 15kA | Từ 10kA – 85kA |
| điều khiển từ xa | KHÔNG | có |
| Đánh giá hiện tại | 6A – 125A | 15A – 1250A |
| ứng dụng | Tải hệ thống thấp | Tải lại hệ thống |
| sử dụng | Kỹ thuật xây dựng | trong công nghiệp và thương mại. |
>>/ Có thể bạn quan tâm: So sánh dây đơn lõi và dây đa lõi, nên chọn loại nào?
Dựa vào những tính năng này, bạn có thể lựa chọn mua sản phẩm phù hợp với nhu cầu và sử dụng hiệu quả.
Cảm ơn các bạn đã đọc bài viết MCCB là gì của KTH ELECTRIC. Nếu bạn có nhu cầu mua cầu dao vỏ đúc và các thiết bị điện khác vui lòng liên hệ với chúng tôi theo số 0938 984 282 để được báo giá. Chúc bạn tìm được sản phẩm phù hợp với nhu cầu của mình.
