[Mẹo] Hướng Dẫn Cách Đấu 1 Công Tắc 1 Bóng Đèn

Chu Văn An

Có nhiều loại công tắc đấu dây có bóng đèn, thông dụng nhất là loại 1 công tắc dành cho nhiều bóng đèn và 1 công tắc dành cho 1 bóng đèn. Bài viết này hãy cùng KTH ELECTRIC tìm hiểu cách đấu nối 1 công tắc vào 1 bóng đèn nhé!

Sơ đồ mạch điện của 1 công tắc và 1 bóng đèn

Trước khi đấu nối công tắc với bóng đèn, bạn cần phải hiểu rõ về cách thức hoạt động của dòng điện cũng như sơ đồ mạch điện để đảm bảo an toàn trong quá trình cũng như nối dây hiệu quả.

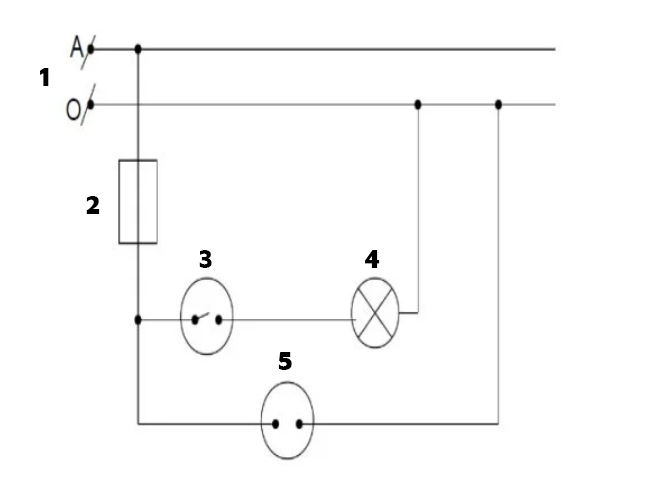

Mạch điện thông dụng và bán rộng rãi ở các cửa hàng điện máy sẽ có sơ đồ như sau:

Và:

1. cung cấp điện
2. cầu chì
3. thay đổi
4. bóng đèn
5. ổ cắm điện

Dù sơ đồ mạch điện đơn giản nhưng việc đấu nối giữa công tắc và bóng đèn vẫn cần phải chính xác và cẩn thận để đảm bảo đèn có thể hoạt động và đảm bảo an toàn về điện trong quá trình lắp đặt, sử dụng.

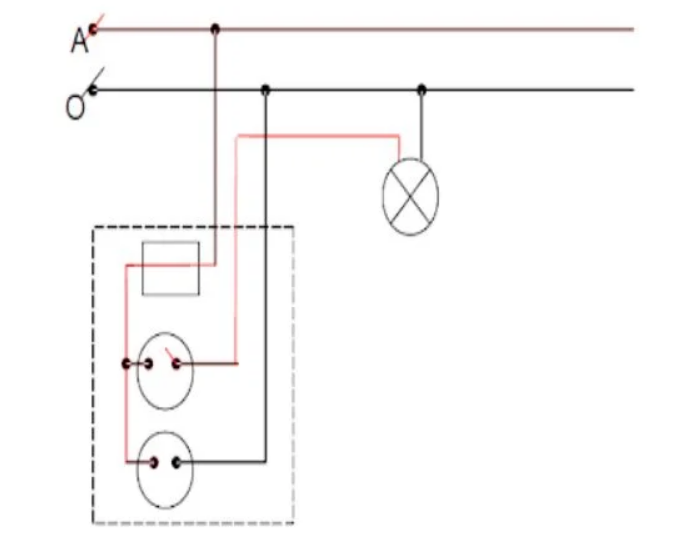

Nguyên lý làm việc của sơ đồ này là: dây dương nối trực tiếp với cầu chì và mắc nối tiếp với công tắc, ổ cắm điện. Dây âm sẽ nối với đầu kia của bóng đèn và ổ cắm điện. Các thiết bị này hoạt động khi có cả nguồn điện dương và nguồn điện âm nên công tắc điện đóng vai trò trung gian, cung cấp nguồn điện dương cho phép đèn được cấp điện và hoạt động.

Có thể bạn quan tâm: Danh sách các thiết bị điện dân dụng cần thiết cho xây nhà

Các bước đấu dây cho 1 công tắc và 1 bóng đèn

Như trên hình, các thiết bị cần chuẩn bị bao gồm: bóng đèn, công tắc một chiều, cầu chì, kéo, kìm, đồng hồ đo điện, dây điện và các dụng cụ khác.

Bạn sẽ tiếp tục thực hiện các bước sau:

Bước 1: Nối đui đèn và dây với nhau: Dùng kìm bóc đầu dây và nối vào đui đèn, mở vít ở cuối đèn, nối dây vào 2 lỗ và siết chặt lại. Sau đó, lắp lại giá đỡ đèn.

Bước 2: Nối dây điện trực tiếp của nguồn điện vào một đầu của công tắc.

Bước 3: Nối dây nóng của bóng đèn vào công tắc và dây lạnh nối trực tiếp vào nguồn điện.

Bước 4: Bật công tắc và kiểm tra xem đèn có sáng không.

Những lỗi thường gặp khi chiến đấu

Về lý thuyết, việc đấu nối 1 công tắc với 1 bóng đèn khá đơn giản nhưng khi áp dụng thường gặp phải sự cố cháy nổ hoặc chập điện. Nguyên nhân là do người cài đặt chủ quan không đọc được sơ đồ.

Đối với các thiết bị điện sử dụng trực tiếp như bóng đèn, quạt, ổ cắm điện thì cần 1 dây âm và 1 dây dương để hoạt động. Thiết bị trung gian còn lại có thể là cầu chì hoặc công tắc, cả hai đều là dây dương. Nếu một thiết bị trung gian được kết nối qua cáp dương và cáp âm có thể gây cháy nổ khi cắm vào.

Xem thêm: Top 4 Ổ Cắm Điện Trên Thị Trường Hiện Nay

Những lưu ý khi đấu 1 công tắc vào 1 bóng đèn

Khi đi dây đèn, đèn lồng, bạn cũng cần chú ý những điểm sau để đảm bảo đi dây an toàn và hiệu quả:

– Dùng bút thử điện để xác định dây điện có điện trước khi đấu dây.

– Tiến hành đi dây ở nơi khô ráo, thông thoáng.

– Ngắt nguồn điện trước khi nối dây.

– Đặt công tắc xa tầm tay trẻ em.

– Lựa chọn mua công tắc, ổ cắm điện có công suất phù hợp để tiết kiệm điện năng trong quá trình sử dụng.

Trên đây là những hướng dẫn đi dây công tắc, bóng đèn cũng như những lưu ý trong quá trình đi dây được chia sẻ của anh KTH ELECTRIC, một nhà cung cấp thiết bị điện có uy tín tại TP. Bệnh cơ tim phì đại. Tại KTH ELECTRIC, Thiết Bị Điện cung cấp dịch vụ khách hàng chất lượng cao và tận tâm. Liên hệ hotline 0938 984 282 ngay hôm nay để được tư vấn thêm về dây dẫn và mua số lượng lớn thiết bị điện.
