Những Linh Kiện, Thiết Bị Điện Không Thể Thiếu Trong Tủ Điện Công Nghiệp

Chu Văn An

Tủ điện công nghiệp là phụ kiện không thể thiếu trong hệ thống điện, đặc biệt là hệ thống điện trong các công trình công nghiệp. Với bài viết này, KTH ELECTRIC đánh giá các thiết bị điện và linh kiện trong tủ điện công nghiệp.

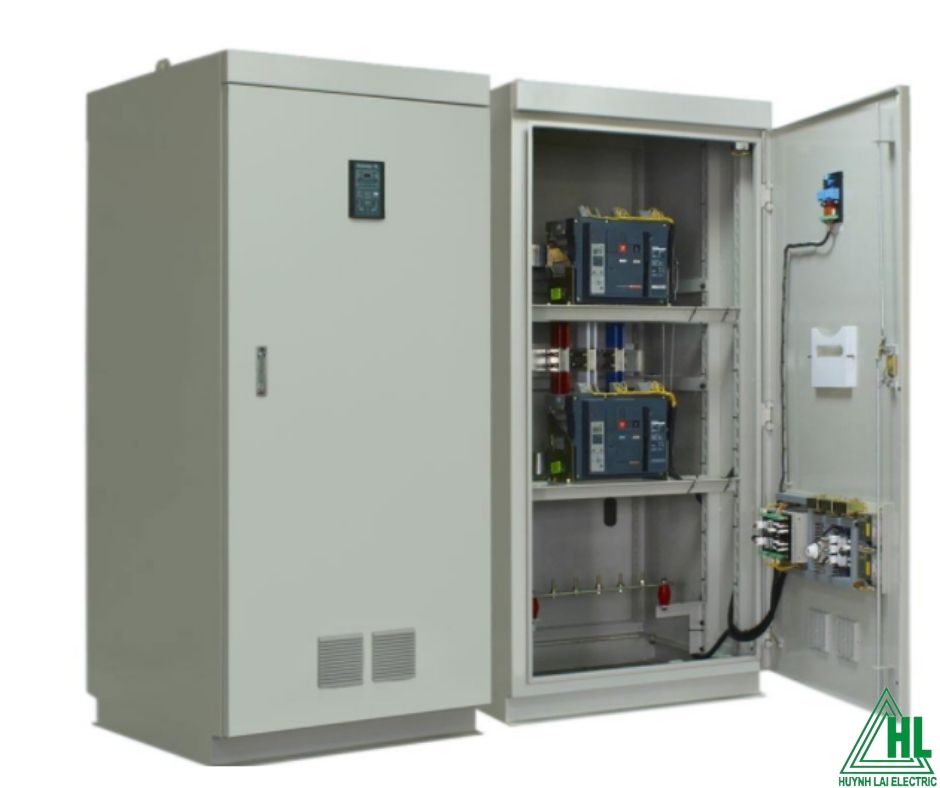

Tủ điện công nghiệp là gì?

Tủ điện công nghiệp là nơi chứa các mạch điều khiển, thiết bị điện, đầu nối… Tủ điện công nghiệp giúp điều khiển hệ thống cấp điện của hệ thống phụ tải nhất định. Tủ điện thường được sử dụng trong các công trình công nghiệp, công trình điện dân dụng, nhà máy điện hay trạm biến áp… Tủ điện còn bảo vệ, đảm bảo cách ly các thiết bị lưới điện với khách hàng sử dụng điện trong quá trình vận hành.

Tủ điện công nghiệp thường có hình chữ nhật hoặc hình vuông. Tùy vào vị trí đặt tủ sẽ có hình chữ nhật hoặc hình vuông phù hợp.

Các loại tủ điện công nghiệp như tủ điều khiển trung tâm, tủ điện biến tần, tủ điều khiển động cơ,.. thường được sử dụng tại Việt Nam.

Một số linh kiện tủ điện công nghiệp cần thiết

Nút bấm ở mặt trước của tủ điện

Tủ điện công nghiệp thường được thiết kế có nút bấm ở mặt trước để dễ dàng thao tác và sử dụng. Các nút này bao gồm nút dừng khẩn cấp – nếu hệ thống có vấn đề, nhấn nút này sẽ tắt toàn bộ mạch điện.

Rơle điện từ

Rơle điện từ bao gồm các bộ phận: tiếp điểm chung, tiếp điểm thường mở, tiếp điểm thường đóng, mạch từ, cuộn dây, vỏ lò xo,… Rơle điện từ trong tủ điện công nghiệp được dùng để điều khiển các hệ thống có tiếp điểm.

Rơle điện từ là một trong những thành phần quan trọng trong thiết bị điện tự động hóa công nghiệp. Rơle có chức năng bảo vệ các bộ phận của hệ thống điện bằng cách cách ly sự cố thông qua các thiết bị chuyển mạch trong điều kiện không bình thường.

công tắc tơ

Contactor trong tủ điện công nghiệp được dùng để đóng cắt, điều khiển động cơ, máy sản xuất công nghiệp và cả điện sinh hoạt. Công tắc tơ dùng để đóng cắt, đóng ngắt mạch điện. Tùy vào mục đích sử dụng mà chúng ta có thể lựa chọn loại công tắc phù hợp với hệ thống điện, mục đích sử dụng và loại tủ điện mình đang sử dụng.

Có nhiều cách phân loại công tắc tơ, như phân loại theo nguyên lý truyền động, phân loại theo loại dòng điện như công tắc tơ DC và công tắc tơ AC, phân loại theo cấu trúc, phân loại theo dòng định mức, phân loại theo số cực, v.v.

vôn kế

Vôn kế là thiết bị dùng để đo dòng điện, đo hiệu điện thế giữa hai đầu mạch điện. Vôn kế trong tủ điện công nghiệp đo điện áp của hệ thống điện đó.

Có rất nhiều hãng sản xuất vôn kế như Taiwan Meter,…

Xem báo giá chi tiết tại đây: Vôn kế

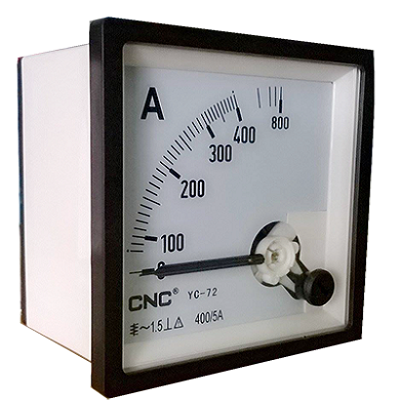

ampe kế

Ampe kế là một thiết bị đo điện dùng để đo cường độ dòng điện chạy qua mạch điện. Vì vậy, đây là thiết bị không thể thiếu trong tủ điện công nghiệp giúp bạn xem và điều khiển cường độ dòng điện trong hệ thống mạng mà bạn đang sử dụng.

aptomat

Aptomat là một thiết bị bảo vệ đa năng. Trong các tủ điện công nghiệp, aptomat cũng là thiết bị bảo vệ không thể thiếu. Các tính năng của Aptomat bảo vệ khỏi các sự kiện ngắn mạch, quá tải, quá áp, phát hiện dòng điện, v.v. Ngoài ra, cầu dao được sử dụng để bảo vệ động cơ điện khỏi bị đoản mạch và quá tải. Aptomat đi theo xu hướng hiện nay và đang dần thay thế các thiết bị khác như cầu chì, cầu dao. Aptomat giúp vận hành tủ điện công nghiệp tốt hơn cầu chì, cầu dao.

Biến đổi dòng điện

Máy biến dòng điện còn được gọi là máy biến dòng điện, tên tiếng Anh của nó là Current Transformer. Máy biến dòng điện, ký hiệu CT, là máy biến áp dùng để giảm cường độ dòng điện xoay chiều (AC). Nói cách khác, bộ chuyển đổi dòng điện là thiết bị điện dùng để chuyển đổi dòng điện có giá trị cao thành dòng điện tiêu chuẩn 5A và 1A. Được thiết kế để cung cấp điện áp an toàn cho các mạch đo lường, điều khiển và bảo vệ.

Máy biến dòng điện thường được sử dụng trong các thiết bị đo lường như oát kế, máy đo chỉ số công suất, máy đo hệ số công suất và rơle bảo vệ.

Đồng hồ giám sát nguồn điện

Để tủ điện hoạt động bình thường và phát huy tối đa hiệu quả thì linh kiện, thiết bị điện không thể thiếu trong tủ điện công nghiệp chính là thiết bị giám sát nguồn điện. Đây là thiết bị đo và giám sát công suất nhỏ gọn. Thông qua đồng hồ giám sát công suất, chúng ta có thể xem các thông số hiển thị như dòng điện, công suất hệ thống, điện áp, hệ số công suất, điện năng tiêu thụ, tần số.

Quạt hút, thông gió tủ điện

Trong các tủ điện công nghiệp, quạt hút, quạt thông gió luôn là thiết bị cần thiết. Quạt hút gió và thông gió có thể làm mát các tủ điện công nghiệp và giúp tủ chạy tốt hơn. Khi lắp đặt quạt hút, thông gió trong tủ điện cần đảm bảo quạt hoạt động êm ái, độ bền của quạt, quạt có dễ vệ sinh hay không và bộ lọc bụi có dễ thay thế hay không.
