Nút bấm là một thiết bị rất thông dụng trong nhiều lĩnh vực của đời sống. Trên thị trường hiện nay có rất nhiều dòng nút bấm nhằm đáp ứng nhu cầu ngày càng cao của khách hàng. Vì thế Một nút là gì?? Nó hoạt động như thế nào? chúng ta hãy đi cùng nhau Hoàng Lai Tìm hiểu về các nút trong bài viết dưới đây.

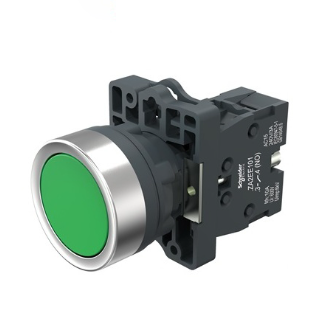

Một nút là gì?

Nút ấn hay còn gọi là nút bấm là một thiết bị dùng để bật, tắt từ xa các thiết bị điện, máy móc hoặc một số loại quy trình được điều khiển. Nút bấm thường được lắp đặt trên các bảng điều khiển, tủ điện, hộp nút bấm… Khi thao tác với nút bấm, người dùng cần quyết định đóng hoặc mở mạch điện một cách dứt khoát.

Hầu như tất cả các nút đều được làm bằng nhựa hoặc kim loại. Các nút bấm được thiết kế vừa vặn với ngón tay hoặc bàn tay để dễ dàng sử dụng. Các nút bấm được thiết kế và sản xuất theo tiêu chuẩn cao, có hình thức đẹp, chắc chắn và dễ dàng lắp đặt, thay thế.

Một nút là gì?

Cấu trúc nút

Cấu tạo của nút bao gồm: hệ thống lò xo, hệ thống tiếp điểm thường mở-thường đóng và lớp vỏ bảo vệ bên ngoài. Các tiếp điểm sẽ thay đổi trạng thái khi người dùng thao tác trên nút và trở về trạng thái ban đầu khi không nhấn nữa.

Xem thêm: Vỏ tủ điện công nghiệp được ứng dụng rộng rãi trong đời sống

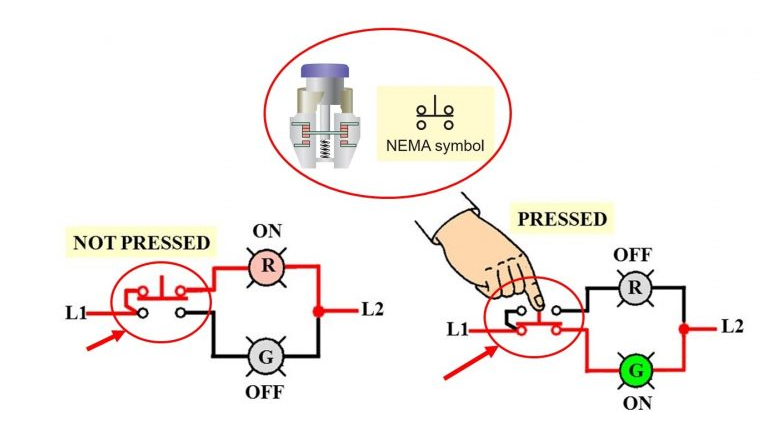

Các nút hoạt động như thế nào

Cách hoạt động của các nút là một quá trình bao gồm các bước liên tiếp:

• Khi nhấn nút, tiếp điểm chuyển động sẽ chạm vào tiếp điểm tĩnh, khiến các tiếp điểm thay đổi trạng thái.
• Trong một số trường hợp, người dùng cần phải giữ hoặc nhấn liên tục một nút để kích hoạt thiết bị.
• Một loại nút khác có chốt giữ nút ở đúng vị trí cho đến khi người dùng nhấn lại.

Các nút hoạt động như thế nào

Mục đích của nút

Nút bấm giúp duy trì trạng thái và thay đổi trạng thái sau mỗi lần nhấn. Rất tiện lợi khi bật tắt thiết bị mà không cần thông qua hệ thống mạch tự giữ. Nó giúp tiết kiệm số lượng dây dẫn trong mạch điều khiển đồng thời bật tắt thiết bị nhanh chóng, tiết kiệm không gian tủ điện vì chỉ sử dụng 1 nút bấm cho 2 mục đích.

Xem thêm: Nút nhả không đèn IDEC dòng YW

Phân loại nút được sử dụng phổ biến nhất hiện nay

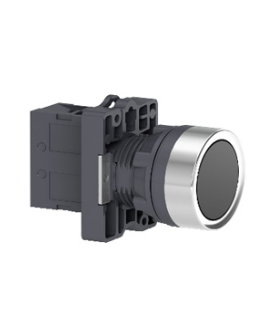

nút giữ

Nút giữ thường được sử dụng làm công tắc nguồn hoặc công tắc chức năng trong các thiết bị như tivi, đầu đĩa compact, máy xay sinh tố, máy hút bụi hoặc hệ thống tủ điều khiển công nghiệp.

Các nút nhấn và giữ thường được chế tạo thành các công tắc bao gồm hai hoặc nhiều tiếp điểm. Các tiếp điểm này sẽ đóng ở lần nhấn đầu tiên và nhả ra ở lần nhấn thứ hai. Loại nút này được sử dụng trong nút nguồn của hầu hết các loại TV và đầu đĩa compact. Nói một cách đơn giản, nhấn phím này là chuyển đổi. Nhấn một lần sẽ tắt công tắc, nhấn hai lần sẽ bật công tắc.

nút giữ

nút nhả

Nút nhả ngày càng được sử dụng nhiều trong các thiết bị điện tử gia dụng như bếp từ, lò vi sóng, nồi cơm điện tử, máy pha cà phê tự động, quạt điện tử, máy ATM, thiết bị tự động hóa công nghiệp… Nút nhả bao gồm một nút bấm và 2 tiếp điểm chính. Khi người dùng nhấn nút thì 2 điểm tiếp xúc này đóng lại nhưng khi chúng ta thả tay ra thì chúng lại mở ra.

Vì thế khi người dùng nhấn các nút thì chúng chỉ có tác dụng trong thời gian ngắn. Việc nhận biết nút nhấn sẽ được thực hiện bởi bộ vi xử lý hoặc mạch điện tử kỹ thuật số. Sử dụng loại nút này, bộ vi xử lý có thể xử lý hàng trăm lần nhấn phím trong thời gian cực ngắn để nhận lệnh từ người dùng.

Việc hiểu rõ về nút nhả sẽ giúp người dùng thiết kế hoặc sửa chữa các sản phẩm điện tử chuyên nghiệp hơn. Phím nhả được sử dụng rộng rãi trong bảng điều khiển của các thiết bị điện tử. Bàn phím điện thoại và máy tính là những ví dụ rõ ràng và phổ biến nhất về các nút như vậy.

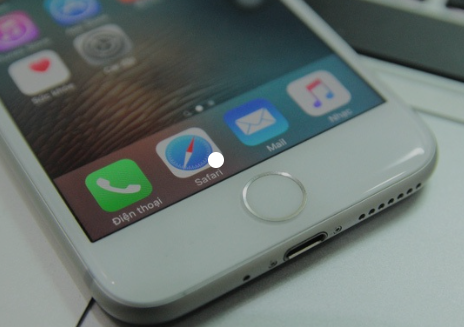

Nút cảm ứng

Công nghệ ngày càng phát triển với tốc độ chóng mặt, các nhà sản xuất đã thiết kế các nút cảm ứng giúp điều khiển nhanh hơn, cần ít lực nhấn phím hơn và có thể dễ dàng tích hợp với màn hình LCD. Các nút cảm ứng phổ biến nhất nằm trên màn hình của điện thoại thông minh, hệ thống tự động hóa công nghiệp (HMI), máy bán hàng tự động, máy ATM, v.v.

Về mặt cấu trúc, một nút cảm ứng sẽ bao gồm một ma trận các điểm tiếp xúc và mỗi điểm sẽ có một giá trị điện trở hoặc tụ điện. Khi tay người dùng ấn vào các điểm này, giá trị điện trở hoặc điện dung trong mạch thay đổi, bộ vi xử lý ghi nhận sự thay đổi này để nắm bắt chuyển động của người dùng rồi điều khiển máy theo yêu cầu của người dùng.

Nút cảm ứng

Trên là bài viết của tác giả Hoàng Lai Chia sẻ thông tin về nút là gì. Hy vọng bạn có thêm những thông tin cần thiết về thiết bị nút bấm.
