RCBO Là Gì? Cấu Tạo Và Ứng Dụng Của RCBO Trong Cuộc Sống

Chu Văn An

Các thiết bị điện như nồi cơm điện, ấm điện, tủ lạnh, điều hòa là những thiết bị không thể thiếu đối với mỗi gia đình. Điện giật hoặc rò rỉ chắc chắn sẽ xảy ra trong quá trình sử dụng. Để khắc phục những vấn đề này, mỗi hộ gia đình nên lắp đặt RCBO tại nhà để bảo vệ thiết bị và lưới điện. Vậy RCBO là gì? Họ làm việc dựa trên nguyên tắc nào? Để có câu trả lời chi tiết cho câu hỏi trên, vui lòng tham khảo bài viết sau của KTH ELECTRIC

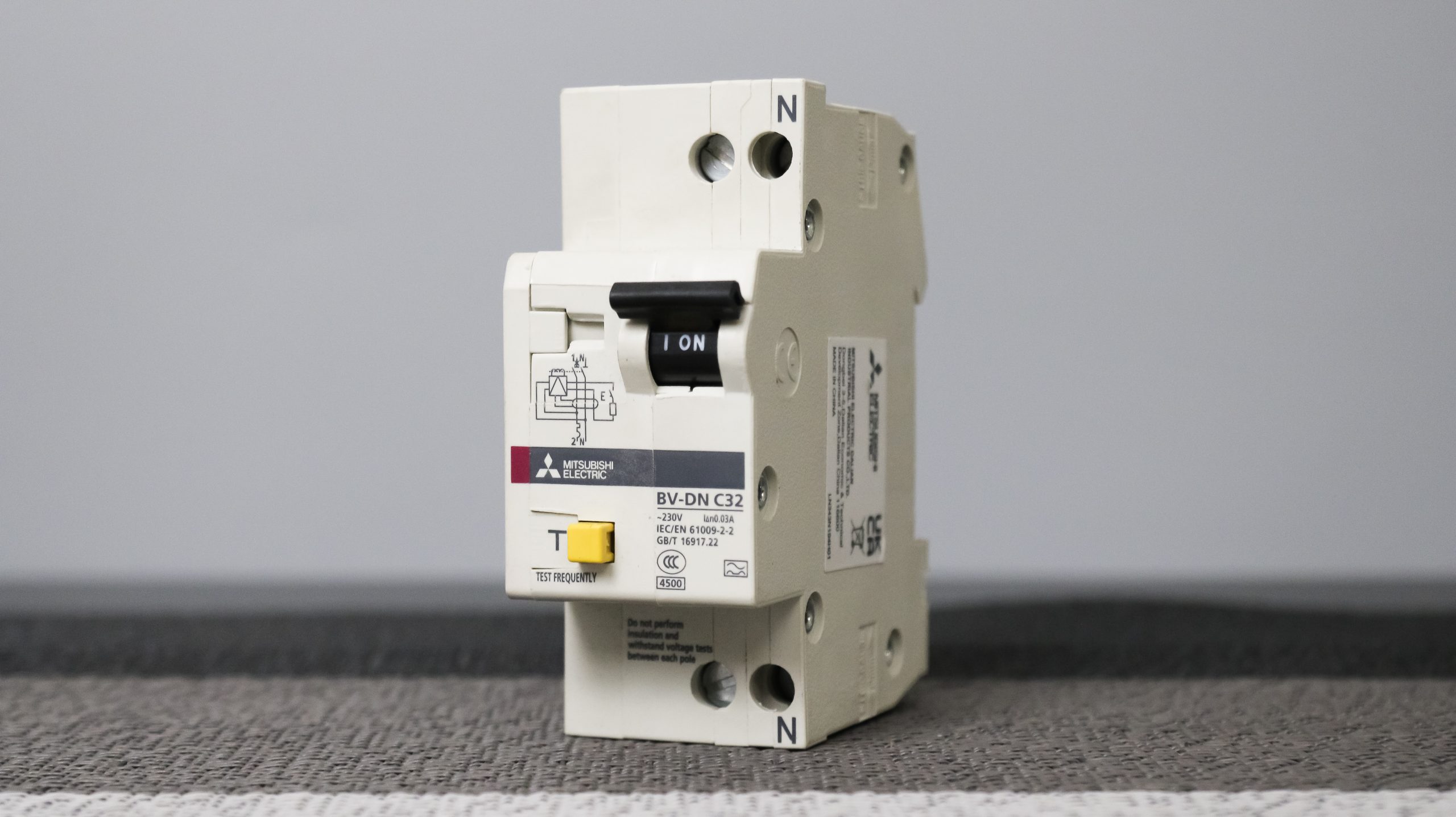

RCBO là gì? Tại sao phải lắp RCBO?

RCBO là tên viết tắt của “Quá dòng điện dư”, còn được gọi là cầu dao, được sử dụng để ngăn chặn dòng điện rò rỉ và quá tải. Đây là dòng Atomat chống rò rỉ tốt nhất, được thiết kế để lắp đặt các kích cỡ MCB 2P, MCB 4P.

RCBO bao gồm 2 loại: RCBO 1 pha và RCBO 3 pha:

• RCBO một pha: Loại cầu dao này được sử dụng rộng rãi trong gia đình. Họ sẽ đo dòng điện qua dây nóng và dây lạnh rồi so sánh sự khác biệt giữa chúng. Nếu chênh lệch vượt quá ngưỡng cho phép thì mạch sẽ tự động mở. Toàn bộ hệ thống điện kết nối với RCBO sẽ bị ngắt hoàn toàn.

• RCBO 3 pha: Nguyên lý làm việc tương tự như RCBO 1 pha. Thiết bị so sánh chênh lệch dòng điện chạy qua đường dây ba pha và đường dây trung tính với giá trị đặt trước. Nếu giá trị vượt quá ngưỡng đã đặt, dòng điện sẽ bị gián đoạn để bảo vệ và hạn chế rủi ro.

Chức năng và vai trò chính của RCBO là:

• Kiểm soát tốt các hoạt động mất điện. Khi xảy ra các sự cố bất thường như dòng điện rò rỉ, điện áp quá tải, chập điện,… RCBO sẽ tự động ngắt mạch.
• Giúp bảo vệ mạch điện, tài sản và nhân sự.
• Đảm bảo các mạch điện luôn hoạt động bình thường và an toàn.
• Bảo vệ ngắn mạch hiệu quả trong trường hợp quá điện áp hiện tại.
• Hạn chế những rủi ro và sự kiện có thể dẫn đến tử vong.

Với những tính năng vượt trội trên đây là dòng aptomat tốt nhất mà khách hàng nên sử dụng.

Có thể bạn quan tâm: MCB là gì? Nguyên lý làm việc của kết cấu MCB

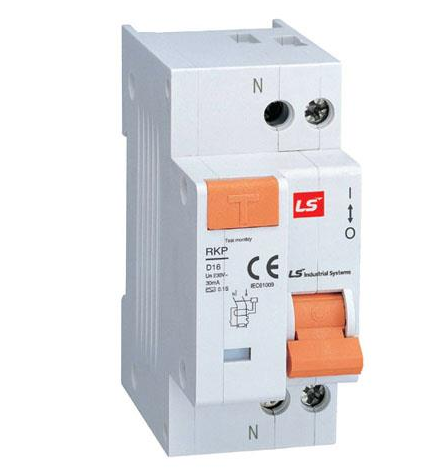

Cấu trúc RCBO

RCBO là sự kết hợp giữa RCCB và MCB trong các thiết bị điện. Sự kết hợp này có thể giúp người dùng khắc phục các tình huống cháy nổ. Dòng rò RCBO thường được sử dụng là 30mA, mức 2P, với đường cong mức B hoặc C.

Thiết bị này bảo vệ con người và tài sản khỏi những tai nạn do hệ thống điện gây ra. Được làm bằng dây chuyền công nghệ hiện đại và vật liệu sản xuất chất lượng cao, nó có khả năng cách điện và chống va đập tốt.

RCBO bao gồm các thành phần sau:

• Bộ chia hồ quang – Bộ ngắt hồ quang: Bình chữa cháy hồ quang được cấu tạo từ các tấm kim loại ghép lại với nhau. Các khe hở giữa các tấm kim loại giúp phân chia lượng dập hồ quang và giảm lượng nhiệt sinh ra. Nó được bao quanh bởi vật liệu cách điện và không tiếp xúc với các phân tử bên ngoài khác. Buồng dập hồ quang có hai loại: buồng kín và buồng hở.
• RCD Circuit Board – Board mạch: là bộ phận chịu trách nhiệm tự động ngắt mạch khi có sự cố. Hoặc ngắt dòng điện khi cường độ dòng điện giữa dây pha và dây trung tính không cân bằng. Phần này bao gồm cuộn dây điện từ và dây dẫn.
• Phát hiện quá tải nhiệt – là một phần của mạch điều khiển và phát hiện phát hiện quá tải nhiệt
• Công tắc thủ công là phần điều kiện bật/tắt
• Nút kiểm tra RCD là phần kiểm tra RCD
• Cuộn dây phát hiện ngắn mạch – Cuộn dây phát hiện ngắn mạch
• Cuộn dây vòng RCD là thành phần nhạy cảm của dòng rò bên trong RCD.
• Máng ARC là máng dập hồ quang

Xem thêm: Bảo vệ mạch điện và thiết bị đóng cắt gia dụng

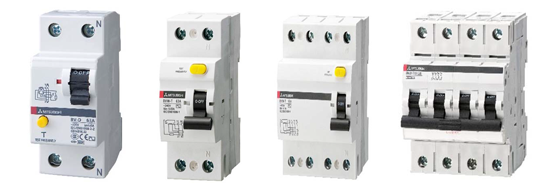

RCBO hoạt động như thế nào

Nguyên lý làm việc của RCBO dựa trên hai nguyên tắc: bảo vệ dòng rò và bảo vệ quá dòng:

• Bảo vệ dòng điện dư: Thiết bị sẽ sử dụng tính năng bảo vệ dòng điện dư (RCD) để theo dõi dòng điện chạy vào và ra khỏi mạch. Nếu có sự khác biệt giữa dòng điện đầu ra và dòng điện đầu vào, RCD sẽ phát hiện dòng điện rò rỉ. Khi phát hiện dòng điện rò vượt quá ngưỡng quy định, RCBO sẽ tự động ngắt mạch trong thời gian ngắn nhất.
• Bảo vệ quá dòng: Thiết bị sẽ sử dụng thiết bị bảo vệ quá dòng. Thiết bị sẽ kiểm tra sự hiện diện của quá dòng thông qua mạch giám sát dòng điện. Nếu dòng điện vượt quá mức cho phép, RCBO sẽ tự động ngắt mạch điện để bảo vệ thiết bị.
• Thông qua việc kết hợp 2 nguyên lý trên, RCBO khắc phục và đảm bảo an toàn tối đa cho toàn bộ hệ thống điện và người sử dụng.

Ứng dụng của RCBO

RCBO được sử dụng rộng rãi trong đời sống, đặc biệt là trong các công trình lớn: khu công nghiệp, công ty, văn phòng, nhà máy và công trình dân dụng.

RCBO là một thiết bị lý tưởng cho người tiêu dùng. Quý khách hàng có nhu cầu mua RCBO vui lòng tham khảo sản phẩm KTH ELECTRIC. Đây là đơn vị chuyên cung cấp các thiết bị điện chất lượng cao, giá cả hợp lý, có chính sách bảo hành tốt.

Xem Thêm: Top 3 Địa Chỉ Bán Thiết Bị Điều Khiển Từ Xa Uy Tín

Hy vọng những thông tin liệt kê ở trên sẽ giúp khách hàng hiểu rõ “RCBO là gì?” và tìm được dòng sản phẩm chất lượng phù hợp với nhu cầu của mình.
