RCD Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động RCD

Chu Văn An

RCD là thiết bị dùng để bảo vệ an toàn mạch điện. Để tìm hiểu thêm về Bảo vệ rò rỉ là gì?Về cấu tạo và nguyên lý hoạt động của RCD, các bạn có thể theo dõi bài viết dưới đây của KTH ELECTRIC nhé!

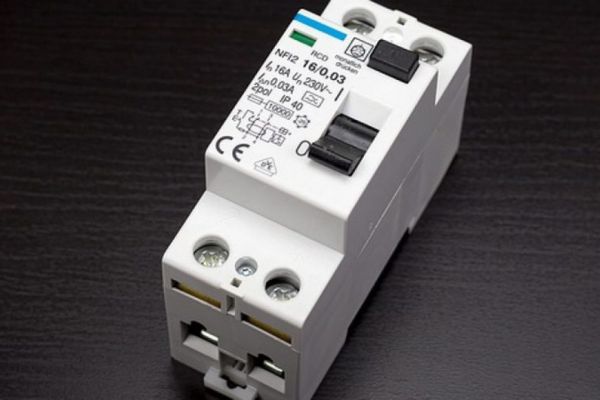

Bảo vệ rò rỉ là gì?

RCD (Thiết bị dòng điện dư) là thiết bị bảo vệ con người khỏi tai nạn điện. Ngoài ra, nó còn giúp phích cắm và dây cáp của thiết bị điện không bị cháy khi sử dụng trong hệ thống điện gia đình hoặc gia đình.

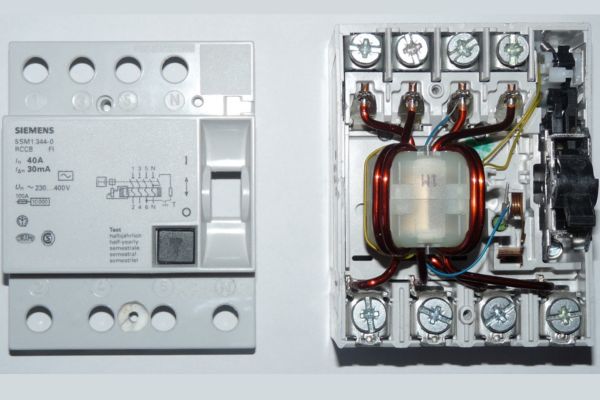

Cấu trúc bảo vệ rò rỉ

RCD bao gồm các bộ phận chính sau:

• Cuộn dây cảm ứng: Được thiết kế thành một vòng khép kín, cho phép dây đi vào và ra khỏi mạch. Dùng để theo dõi dòng điện đi vào và ra khỏi mạch.
• Mạch điện tử: Điều khiển hoạt động của RCD và xác định sự khác biệt về dòng điện trong mạch.
• Mạch ngắt: Tự động mở mạch khi phát hiện sự khác biệt dòng điện đột ngột hoặc hoạt động bất thường.
• Nút kiểm tra: Được sử dụng để kiểm tra hoạt động của RCD. Khi bạn nhấn nút này, một dòng điện sẽ được tạo ra làm cho dòng điện thay đổi. Nếu RCD vẫn hoạt động bình thường thì mạch sẽ ngắt ngay lập tức.
• Nút đặt lại: Nhấn nút này để tiếp tục hoạt động của mạch. LƯU Ý: Trước khi nhấn nút này, hãy loại bỏ nguyên nhân gây ra chênh lệch dòng điện.

Có thể bạn quan tâm: MCB là gì? Nguyên lý làm việc của kết cấu MCB

Nguyên lý hoạt động của thiết bị chống rò rỉ

Nguyên lý làm việc của RCD dựa trên sự chênh lệch giữa dòng điện đầu vào và dòng điện đầu ra của cùng một mạch. Khi mạch hoạt động bình thường, tổng dòng điện đầu vào và đầu ra bằng nhau và không có sự khác biệt.

Khi xảy ra sự cố về điện như đoản mạch hoặc rò rỉ sẽ có sự chênh lệch về dòng điện chạy vào và ra khỏi mạch. RCD sẽ phát hiện sự khác biệt thông qua cuộn dây cảm ứng và mạch điện tử. Nếu chênh lệch vượt quá ngưỡng an toàn, cầu dao sẽ kích hoạt, ngắt mạch để đảm bảo an toàn cho thiết bị và con người.

Phân loại RCD

Đã sửa lỗi bảo vệ rò rỉ

Có một RCD cố định được gắn vào hộp cầu chì, có thể bảo vệ một hoặc nhiều mạch điện cùng lúc. Khi xảy ra sự cố về điện, RCD cố định sẽ tắt toàn bộ mạch. Đây là loại hiệu quả nhất và do đó nên được sử dụng trong các hệ thống điện mới hoặc nâng cấp.

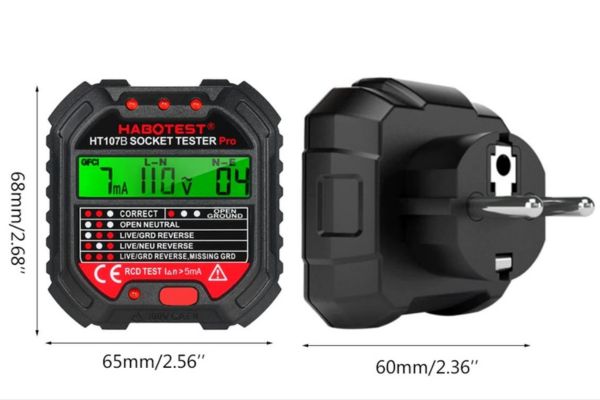

Ổ cắm bảo vệ rò rỉ

Ổ cắm RCD được kết nối với ổ cắm và bảo vệ các thiết bị cắm vào ổ cắm. RCD đầu ra chỉ ngắt mạch đến một ổ cắm cụ thể khi phát hiện thấy rò rỉ ở ổ cắm đó. Thích hợp cho các thiết bị điện cầm tay hoặc các thiết bị có nguy cơ bị điện giật, cháy nổ cao.

Bảo vệ rò rỉ di động

RCD di động chỉ ngắt mạch của chính nó khi phát hiện sự khác biệt về dòng điện trong thiết bị hoặc dây dẫn của chính nó. RCD di động rất linh hoạt và tiện lợi khi bạn không có RCD ổ cắm hoặc RCD cố định.

RCD gắn trên bảng điện

RCD lắp trên bảng điện được gắn trực tiếp lên bảng điện để ngăn dòng điện rò rỉ và được sử dụng phổ biến trong các hệ thống điện công nghiệp. RCD gắn trên bảng điện có thể làm gián đoạn các mạch đã chọn hoặc toàn bộ bảng điện.

Xem thêm: Cầu dao vỏ đúc là gì? Cấu tạo và nguyên lý làm việc của cầu dao vỏ nhựa

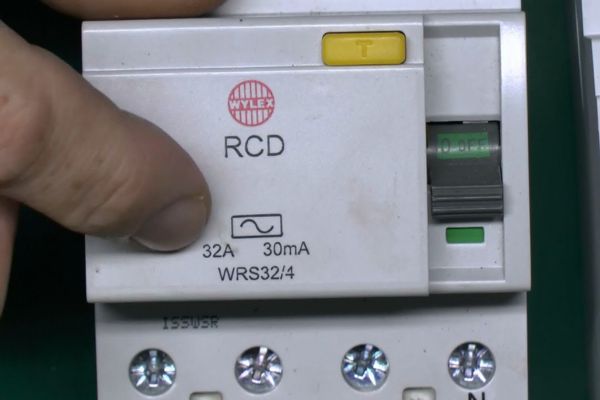

Thông số bảo vệ rò rỉ

• Dòng cắt định mức: Đây là mức định giá đại diện cho sự khác biệt tối đa mà RCD có thể duy trì. Các thông số phổ biến là: 30mA, 100mA, 300mA, tùy theo mức độ bảo vệ yêu cầu.
• Thời gian cắt: Đây là thời gian cần thiết để RCD mở mạch khi chênh lệch dòng điện vượt quá ngưỡng an toàn. Thời gian ngắt rất ngắn, từ 25ms đến 40ms, tùy theo nhà sản xuất.
• Dòng điện định mức: Dòng điện tối đa mà RCD có thể chịu được và hoạt động bình thường. Dòng điện định mức thường là: 16A, 20A, 32A… hoặc cao hơn tùy theo yêu cầu của hệ thống mạch điện.

• Điện áp định mức: Điện áp tối đa mà RCD có thể chịu được. Thông số này áp dụng cho lưới điện quốc gia: 110V, 220V, 230V.
• Tiêu chuẩn và chứng nhận: RCD phải tuân thủ các tiêu chuẩn an toàn điện quốc gia và quốc tế như: IEC 61008, IEC 61009…

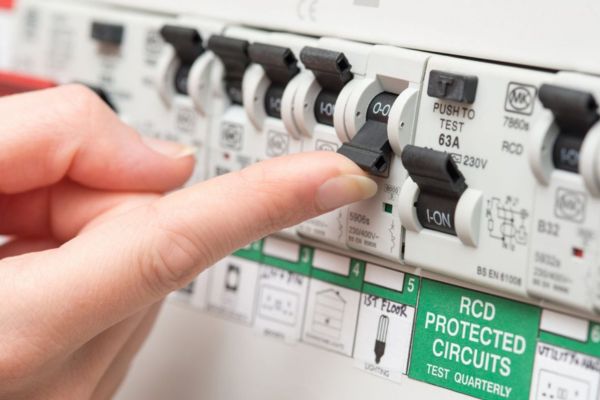

Đặc điểm của thiết bị bảo vệ rò rỉ

• Bảo vệ và ngăn ngừa tai nạn điện theo nguyên tắc hoạt động.
• Việc kiểm tra và cài đặt lại có thể được thực hiện phía sau bộ ngắt mạch.
• Bảo vệ 1 hoặc nhiều mạch.
• Có một số tùy chọn có thể được chọn dựa trên các thông số khác nhau, vì các thông số này ảnh hưởng đến khả năng phát hiện và phản hồi của thiết bị bảo vệ rò rỉ.

Xem thêm: RCBO là gì? Cấu tạo của RCBO và ứng dụng trong đời sống

Cách kiểm tra thiết bị RCD

Phương pháp kiểm tra thiết bị RCD rất đơn giản. Tất cả những gì bạn cần làm là nhấn nút kiểm tra (T hoặc TEST) ở mặt trước hoặc mặt bên của RCD.

Nếu RCD hoạt động bình thường, mạch sẽ được mở. Nhấn nút đặt lại sẽ đưa mạch trở lại hoạt động bình thường.

Nếu mạch không bị ngắt kết nối, RCD có thể bị hỏng. Để đảm bảo an toàn, bạn nên liên hệ với thợ có chuyên môn để kiểm tra, sửa chữa mạch điện trước khi sử dụng lại.

(Hình 5)

KTH ELECTRIC hy vọng có thể giúp các bạn tìm hiểu thêm về RCD qua bài viết mới đây của mình. Nếu có thắc mắc gì bạn có thể liên hệ với Công ty TNHH Thương mại – Dịch vụ – Kỹ thuật KTH ELECTRIC qua đường dây nóng 0968271199.
