Relay Bảo Vệ Mất Pha Là Gì? Phân Loại Các Relay Bảo Vệ Mất Pha

Chu Văn An

Trong quá trình sử dụng điện, việc xảy ra hiện tượng mất pha là sự cố gây tổn thất rất lớn cho hệ thống điện và người sử dụng điện. Để giảm thiểu tình trạng mất pha trong hệ thống điện, người dùng cần sử dụng rơle bảo vệ mất pha. Nhiệm vụ chính của thiết bị bảo vệ rơle mất pha là gì? Cần bao nhiêu thiết bị chống mất pha trong hệ thống điện? Để giúp độc giả hiểu rõ hơn về thiết bị này, KTH ELECTRIC sẽ cung cấp thông tin chi tiết và chính xác qua bài viết sau.

Rơle bảo vệ mất pha là gì?

Rơle bảo vệ mất pha là thiết bị dùng để phát hiện sớm các sự kiện mất pha và đưa ra cảnh báo thông qua trạng thái của các tiếp điểm rơle. Thiết bị này chỉ có chức năng báo động và không thể trực tiếp bảo vệ thiết bị điện hoặc ngắt nguồn điện kịp thời. Vì vậy, khi người dùng lắp đặt rơle bảo vệ mất pha cần kết hợp với các thiết bị cấp nguồn khác như cầu dao, công tắc tơ, cầu dao.

Các thiết bị rơle bảo vệ mất pha thường được cấu hình để bảo vệ chống quá áp và thiếu điện áp. Ngoài ra, họ còn có thể điều chỉnh ngưỡng điện áp và thời gian phản ứng phù hợp. Ngoài ra, các thiết bị này còn có tính năng bảo vệ ngược pha, căn chỉnh pha và cân bằng pha.

Có thể bạn quan tâm: Tổng quan và ứng dụng của rơle trong đời sống

Công dụng của rơle bảo vệ mất pha là gì?

Việc sử dụng rơle bảo vệ mất pha có thể giúp giảm thiểu tỷ lệ hỏng hóc của thiết bị điện và giảm chi phí bảo trì. Điều này giúp kéo dài tuổi thọ của các thiết bị điện được khách hàng sử dụng.

Bảo vệ điện áp một pha

Trong tụ điện một pha LN, người ta thường lắp đặt bộ bảo vệ điện áp một pha. Đối với những thiết bị có tải điện lớn hoặc điện áp dao động (cao hoặc thấp) thì bộ bảo vệ này sẽ trực tiếp bảo vệ động cơ của thiết bị. Nguyên lý làm việc của bộ bảo vệ điện áp một pha như sau:

• Khi điện áp đi từ Umin đến Umax, rơle sẽ đóng các tiếp điểm.
• Nếu điện áp quá cao hoặc quá thấp trong một khoảng thời gian, các tiếp điểm sẽ mở và đèn báo màu đỏ sẽ sáng.

Bảo vệ điện áp ba pha

Về cơ bản, thiết kế của bộ bảo vệ điện áp ba pha rất giống với bộ bảo vệ điện áp một pha. Tuy nhiên, ở phần đầu vào của bộ bảo vệ điện áp ba pha sẽ có 3 hoặc 4 dây cho ba pha.

Trong quá trình vận hành, nếu điện áp một pha của đường dây ba pha thay đổi, thiết bị bảo vệ sẽ tự động ngắt để bảo vệ động cơ, tránh hư hỏng. Việc sử dụng thiết bị bảo vệ điện áp ba pha là rất quan trọng vì mất pha có thể gây cháy nổ, gây nguy hiểm lớn cho hệ thống điện và người sử dụng. Nguyên lý làm việc của bộ bảo vệ điện áp ba pha là:

• Các tiếp điểm 15 – 18 được đóng khi tổng các trạng thái pha nằm trong phạm vi umin đến umax.
• Nếu tổng các trạng thái pha vượt quá giới hạn umin đến umax thì các tiếp điểm của rơle trạng thái sẽ mở.

Xem thêm: 8 Chức Năng Chính Của Rơ Le Bảo Vệ Sự Cố Nối Đất Bạn Nên Biết

Các loại bảo vệ mất pha

Dưới đây là bốn trong số các thiết bị bảo vệ mất pha phổ biến nhất hiện nay:

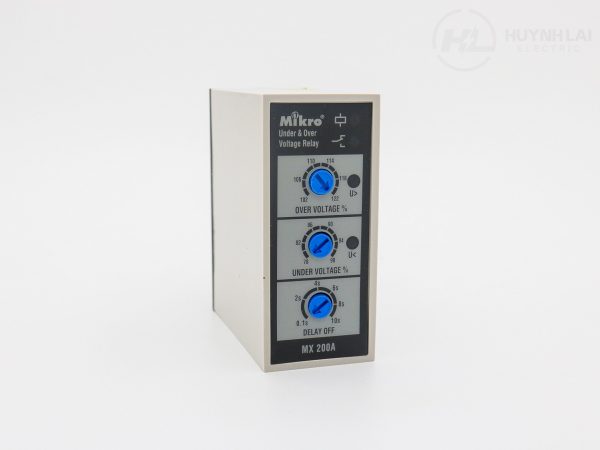

Bộ bảo vệ mất pha MX100-400V và MX200A-380V MIKRO

Hiện nay, các thiết bị chống mất pha được sử dụng phổ biến của Mikro bao gồm Relay MX100-400V và MX200A-380V. Ngoài chức năng bảo vệ mất pha, sản phẩm này còn có chức năng bảo vệ ngược pha (MX100-400V) và bảo vệ điện áp thấp và quá áp (MX200A-380V). Cả hai đều được gắn trên đường ray bằng đế tròn 11 chân. Sản phẩm có giá cả hợp lý và chất lượng tuyệt vời, được đa số người dân trên thị trường tin dùng.

Chọn thiết bị ngăn ngừa mất pha

Thiết bị chống mất pha Selec là thiết bị bảo vệ điện dùng để ngăn ngừa sự cố mất pha trong hệ thống điện. Một sản phẩm phổ biến của Selec là rơle bảo vệ pha 600PSR-280/520 (280-528V), loại rơle này có kích thước nhỏ gọn và có thể gắn trên ray. Rơle này được sử dụng trong mạng ba pha 3 dây, có dải điện áp 280 ~ 528V AC và thời gian đầu ra tối đa là 100ms. Đầu ra sẽ hoạt động khi điện áp dưới 280V AC và tự động reset khi tình trạng lỗi biến mất.

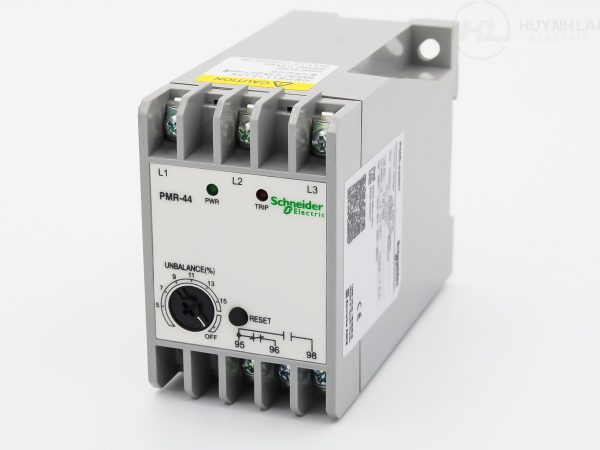

Bộ bảo vệ mất pha Schneider

Schneider Electric là một trong những thương hiệu sản xuất thiết bị điện hàng đầu thế giới. Các sản phẩm của Schneider Electric được biết đến với độ bền cao, mẫu mã đa dạng, tuân thủ nghiêm ngặt các tiêu chuẩn chất lượng trong quá trình sản xuất.

Công ty sử dụng công nghệ tiên tiến nhất để sản xuất ra sản phẩm của mình, đảm bảo chất lượng và an toàn cho người tiêu dùng.

Thiết bị bảo vệ mất pha của Schneider phù hợp sử dụng trong các hệ thống điện nhỏ như nhà ở, chung cư, chung cư,… Tuy nhiên, đối với những khu vực cần nhiều thiết bị chuyên dụng hơn, sản phẩm của Schneider có thể không phát huy được hiệu quả.

Bảo vệ mất pha Chint

Bảo vệ mất pha Chint được sản xuất tại Trung Quốc nhưng chất lượng khá ổn định so với các thương hiệu khác trên thị trường Trung Quốc. Giá các sản phẩm của Chint khá hấp dẫn. Những sản phẩm này phù hợp với những lĩnh vực có yêu cầu chất lượng không cao.

Khách hàng có thể xem các loại sản phẩm bảo vệ mất pha và lựa chọn loại phù hợp với hệ thống điện của mình. Để mua hàng nhanh chóng xin vui lòng liên hệ KTH ELECTRIC. Đây là nhà cung cấp sản phẩm điện uy tín và hàng đầu tại Việt Nam. Vì vậy, bạn hoàn toàn có thể tin tưởng vào tính xác thực và mức giá ưu đãi của sản phẩm “Rơle chống mất pha” của KTH ELECTRIC. Nếu có thắc mắc về sản phẩm, quý khách vui lòng gọi tới hotline: 093.8984.282 để được nhân viên KTH ELECTRIC tư vấn ngay.
