RELAY NHIỆT LÀ GÌ? CẤU TẠO, NGUYÊN LÝ HOẠT ĐỘNG, PHÂN LOẠI CỦA RELAY NHIỆT

Chu Văn An

Hệ thống lưới điện là một phần không thể thiếu của các dự án lớn như tòa nhà, bệnh viện, trường học hoặc các dự án nhỏ hơn như nhà ở cấp bốn. Để bảo vệ mạng này, các thiết bị cần được bảo vệ. Trong số đó có rơle nhiệt. Qua bài viết này chúng ta hãy hiểu rơle nhiệt là gì? và những ứng dụng của nó!

Rơle nhiệt là gì?

Rơle nhiệt (rơle nhiệt) là một thiết bị điện có chức năng tự động đóng các tiếp điểm khi một thanh kim loại giãn nở và co lại do nhiệt. Được sử dụng rộng rãi trong các hệ thống điện dân dụng và công nghiệp. Đối với hệ thống điện công nghiệp, rơle nhiệt cần được trang bị contactor (bộ khởi động từ) để có thêm chức năng bảo vệ động cơ của các thiết bị điện và bảo vệ mạch điện khỏi quá tải.

Cấu tạo của rơle nhiệt là gì?

Cấu tạo của rơle nhiệt độ gồm các chi tiết: đòn bẩy, tiếp điểm thường mở, tiếp điểm thường đóng, vít điều chỉnh dòng điện xung, miếng lưỡng kim, dây đốt nóng, cần gạt và nút phục hồi.

Nguyên tắc làm việc

Rơle nhiệt hoạt động dựa trên sự thay đổi nhiệt độ của dòng điện. Khi dòng điện quá tải sẽ sinh ra một lượng nhiệt lớn làm nóng tấm kim loại của rơle khiến nó giãn nở. Trong cấu tạo của rơle nhiệt, tấm lưỡng kim đóng vai trò cực kỳ quan trọng trong việc vận hành hiệu quả của thiết bị. Tấm lưỡng kim này được ghép từ hai thanh kim loại có chỉ số giãn nở khác nhau.

Khi dòng điện thay đổi đột ngột, nhiệt độ tác động lên hai thanh thép đôi khiến chúng bị uốn cong về phía thanh kim loại có hệ số giãn nở thấp hơn. Điều này có thể được thực hiện trực tiếp bằng dòng điện hoặc bằng dây điện trở xung quanh.

Phân loại rơle nhiệt

Rơle điều khiển nhiệt độ được phân loại như sau:

Nó có chức năng bảo vệ động cơ và được kết hợp với bộ khởi động lc1d để bảo vệ động cơ. Mức bảo vệ pha là 10a hoặc 20. Sản phẩm sử dụng cấu trúc lưỡng kim nhiệt 3 cực và có thể được đặt lại tự động hoặc thủ công. Dùng trong xây dựng cơ sở hạ tầng, kỹ thuật công trình, bảo vệ động cơ theo tiêu chuẩn trực tiếp và bảo vệ quá tải, mất pha.

Nó có chức năng báo động bên trong để bảo vệ động cơ 18,5-315kw và lắp đặt bộ khởi động lc1f. Nhóm rơle nhiệt độ lr9f có 8 dải điều chỉnh và 2 mức độ chính xác là 10 và 20. Lựa chọn nút cảnh báo và cân bằng tải, có sẵn khi kết hợp với công tắc tơ hoặc riêng lẻ.

• Rơle nhiệt điện tử EOCR

Rơle nhiệt điện tử có dải dòng điện 0,5 – 60a và điện áp cung cấp mở rộng 24 – 230vac. Rơle nhiệt có thể được kích hoạt bằng tay hoặc tự động. Chức năng của nó là bảo vệ quá dòng và quá tải, giám sát quá tải mô-men xoắn và khóa rôto để bảo vệ động cơ trong trường hợp mất pha. Tích hợp 2 đèn LED có chức năng hiển thị các trạng thái như: khởi động, rôto bị kẹt, mô men quá mức, thiếu pha.

Hướng dẫn cách chọn rơle nhiệt

đến Cách tính toán và lựa chọn rơle nhiệt Để chính xác và hiệu quả nhất bạn phải chú ý đến từng bước sau

Bước 1: Chọn dòng điện định mức rơle thích hợp

Dòng định mức của rơle nhiệt phải bằng dòng định mức của động cơ chúng ta cần bảo vệ. Ngoài ra, điều quan trọng cần lưu ý là tải cộng với nhiệt độ môi trường cũng là những yếu tố quan trọng. Cách chọn rơle nhiệt.

Lưu ý giá trị tác động của rơle là (1,2 1,3) Idm

Bên dưới là Bảng lựa chọn rơle nhiệtt ứng với từng công suất động cơ khác nhau:

Bảng lựa chọn rơle nhiệt

Bước 2: Chú ý các thông số và tính toán dòng điện định mức

Bước này cần chú ý Cách chọn contactor và rơle nhiệt tương ứng. Quan trọng nhất, bạn nên chú ý đến các thông số có sẵn trên sản phẩm. Vì nhà sản xuất đã ghi rõ loại contactor nào phù hợp với loại rơle nào. Bạn nên tham khảo một số tài liệu Hướng dẫn sử dụng rơle nhiệt tìm hiểu thêm.

Tương tự như cách tính công tắc tơ, chúng ta có công thức tính dòng điện định mức như sau:

Idm = Itt x 2

Iccb = Idm x 2

Ict = (1,2-1,5)Idm

Hãy đưa ra một ví dụ minh họa để bạn dễ hiểu:

Động cơ của thiết bị này là động cơ 3 pha, 380V, 3kW

Dòng điện định mức là: Itt = P/(1,73 x 380 x 0,85) Hệ số cosphi là 0,85

phần thưởng:

Đạo hàm: Itt = 3000/(1,73x380x0,85)=5,4A

Đối với rơle nhiệt Idm là 1,2-1,4 lần. Sau đó ta chọn Idm=1.4*5.4=7.6A

Vì vậy chúng ta nên chọn rơle nhiệt 8A. Khi sử dụng tải thực tế, nên chọn phạm vi dòng điện còn lại để thuận tiện cho việc điều chỉnh.

Bước 3: Kiểm tra lại và tiếp tục sử dụng rơle nhiệt

>>> Bây giờ tham khảo thêm: Rơle nối đất – Ground Fault Relay

Ví dụ cụ thể về cách chọn rơle nhiệt

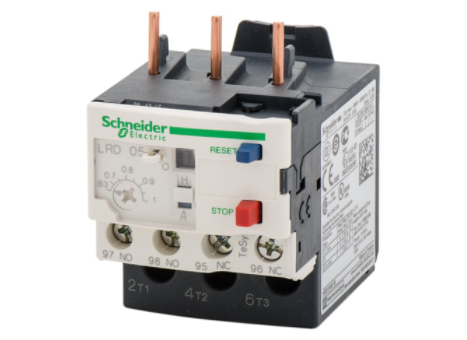

Cách chọn rơle nhiệt

Động cơ của bạn gồm có ba pha, điện áp 380V, công suất 15kW và phạm vi hoạt động là 22-34A. Nếu bạn muốn lựa chọn rơle nhiệt thương hiệu Mitsubishi Nhật Bản thì nên chọn loại rơle có thông số như sau: TH-T50 35A (30-40A). Thông số này có thể được tìm thấy trên sản phẩm. Có thể suy ra rằng nên chọn contactor và aptomat có dải làm việc từ 40A trở lên. Bạn không nên chọn cái thấp hơn.

chú ý, Phương pháp điều chỉnh rơle nhiệt Đó là điều chỉnh dòng điện trong rơle theo dòng điện làm việc thực tế của chúng ta. Dòng điện này được ghi trên nhãn động cơ.

>>> Điều Hòa Power Factor – Điều Hòa Power Factor

Một số điều cần lưu ý khi lựa chọn rơle nhiệt độ

– Lựa chọn mạch rơle nhiệt phù hợp với nhu cầu sử dụng.

– Lựa chọn rơle nhiệt phù hợp với contactor, thông số này được nhà sản xuất ghi trong catalog sản phẩm.

– Nên chọn rơle nhiệt có dải điều chỉnh dòng điện lớn hơn một chút so với mức bạn cần để cho phép điều chỉnh khi tải thực tế đang chạy.

Mua rơle nhiệt độ ở đâu?

Nếu bạn đang tìm địa chỉ mua rơle nhiệt đáng tin cậy thì có thể truy cập vào website của chúng tôi. Chúng tôi cam kết đưa ra lời khuyên chuyên nghiệp nhất và giúp bạn lựa chọn loại rơle nhiệt phù hợp nhất với lưới điện của bạn.

Tùy theo loại rơle cảm biến nhiệt độ mà giá sẽ khác nhau. Ví dụ: rơle nhiệt hiện đại hgt18k (áp dụng cho hgc9 ~ hgc18), phạm vi dòng điện là 0,12 – 0,18a, 0,18 -0,26a, 0,25 – 0,35a, 0,34 – 0,5a, 0,5 – 0,7a, 0,6 – 0,9a, 0,8 – 1,2a, 1,1 – 1,6a, 1,5 – 2,1a, 2 – 3a, 2,8 – 4,2a, 3 – 5a, 4 – 6a, 5,6 – 8a, 6 – 9a, 8 – 12a, 12 – 18a. Hoặc hgt265k (áp dụng cho hgc185~hgc265), phạm vi hiện tại là 90 – 150a, 111 – 185a, 135 – 225a, 159 – 265a,…
