Rơle thời gian là gì? Đây là thiết bị điện được sử dụng rất phổ biến trong các hệ thống điều khiển tự động. Bài viết dưới đây của KTH ELECTRIC sẽ cung cấp cho bạn những thông tin chi tiết nhất về rơ le thời gian.

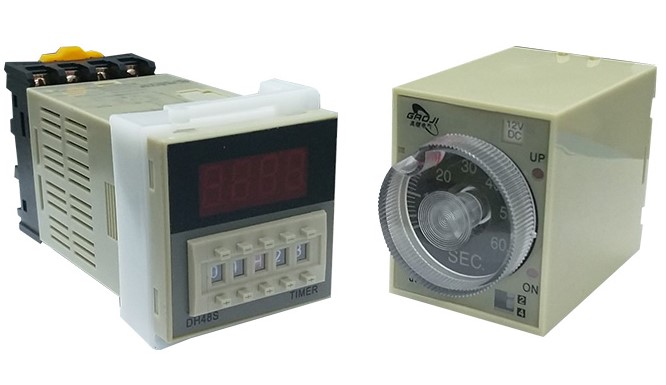

Rơle thời gian là gì?

Rơle thời gian hay còn gọi là bộ hẹn giờ là một thiết bị được lắp đặt trong hình có khả năng trì hoãn thời gian đóng mở của các thiết bị khác. Thời gian đóng mở của các tiếp điểm rơle được điều khiển bằng mạch điện tử.

Rơle thời gian được sử dụng rộng rãi trong điều khiển tự động. Nó có chức năng điều khiển trung gian của thiết bị điều khiển tại một thời điểm định trước.

Rơle thời gian còn có nhiệm vụ bật, tắt các thiết bị điện trong hệ thống khi không sử dụng để tránh lãng phí điện năng không cần thiết. Thiết bị được dùng để điều khiển: hệ thống chiếu sáng, quạt thông gió, cửa tự động, hệ thống sưởi và tạo tín hiệu âm thanh, video lặp lại,…

Thời gian trễ của rơle thời gian có thể được đặt từ vài giây đến vài giờ tùy theo điều kiện ứng dụng thực tế.

>>> Xem thêm: Thiết bị hẹn giờ H3DKZ-A Series OMRON

Phân loại và nguyên lý làm việc của rơle thời gian

Các loại rơle thời gian được phân loại theo độ trễ hoặc nguyên lý làm việc.

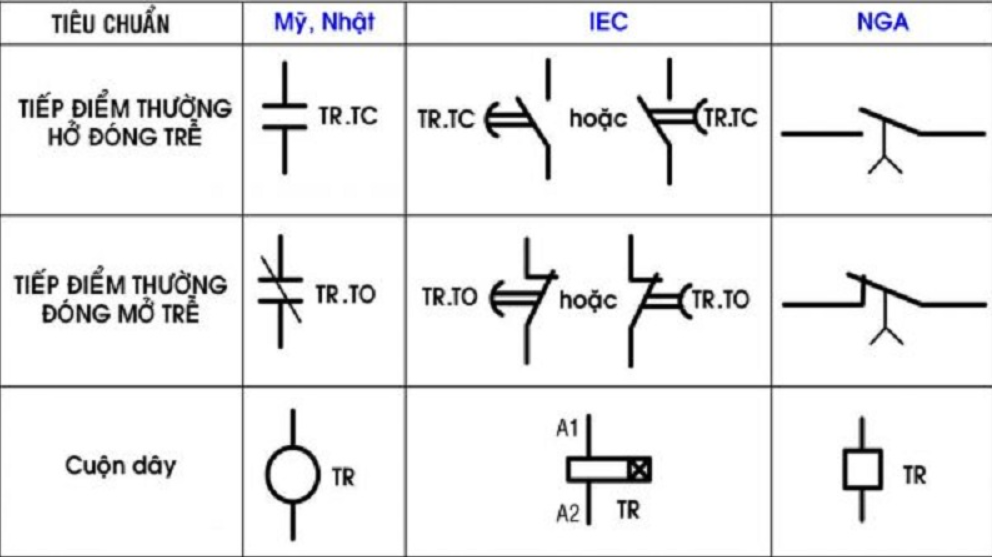

Sắp xếp theo độ trễ

Trong các mạch điều khiển tự động, có hai rơle thời gian được sử dụng phổ biến nhất là ON Delay và OFF Delay.

Cách thức hoạt động của ON Delay: Khi cuộn dây được cấp điện, bộ hẹn giờ sẽ đếm từ 0 đến thời điểm đã đặt trước đó (số đếm này còn gọi là thời gian tích lũy). Khi thời gian đặt trước và thời gian tích lũy bằng nhau, bộ hẹn giờ của thiết bị sẽ thay đổi trạng thái. Khi cuộn dây bị ngắt điện, bộ đếm thời gian tích lũy sẽ trở về 0 và các tiếp điểm trở về trạng thái ban đầu.

Cách thức hoạt động của OFF Delay: Khi cuộn dây được cấp điện, các tiếp điểm sẽ thay đổi trạng thái ngay lập tức. Khi cuộn dây bị ngắt điện, các tiếp điểm ngay lập tức trở về trạng thái ban đầu. Tuy nhiên, liên hệ theo thời gian sẽ vẫn hoạt động. Sau thời gian định sẵn, tiếp điểm định giờ sẽ trở về vị trí ban đầu.

>>> Xem thêm: Rơle là gì? Chuyển tiếp kiến ​​thức bạn không nên bỏ qua

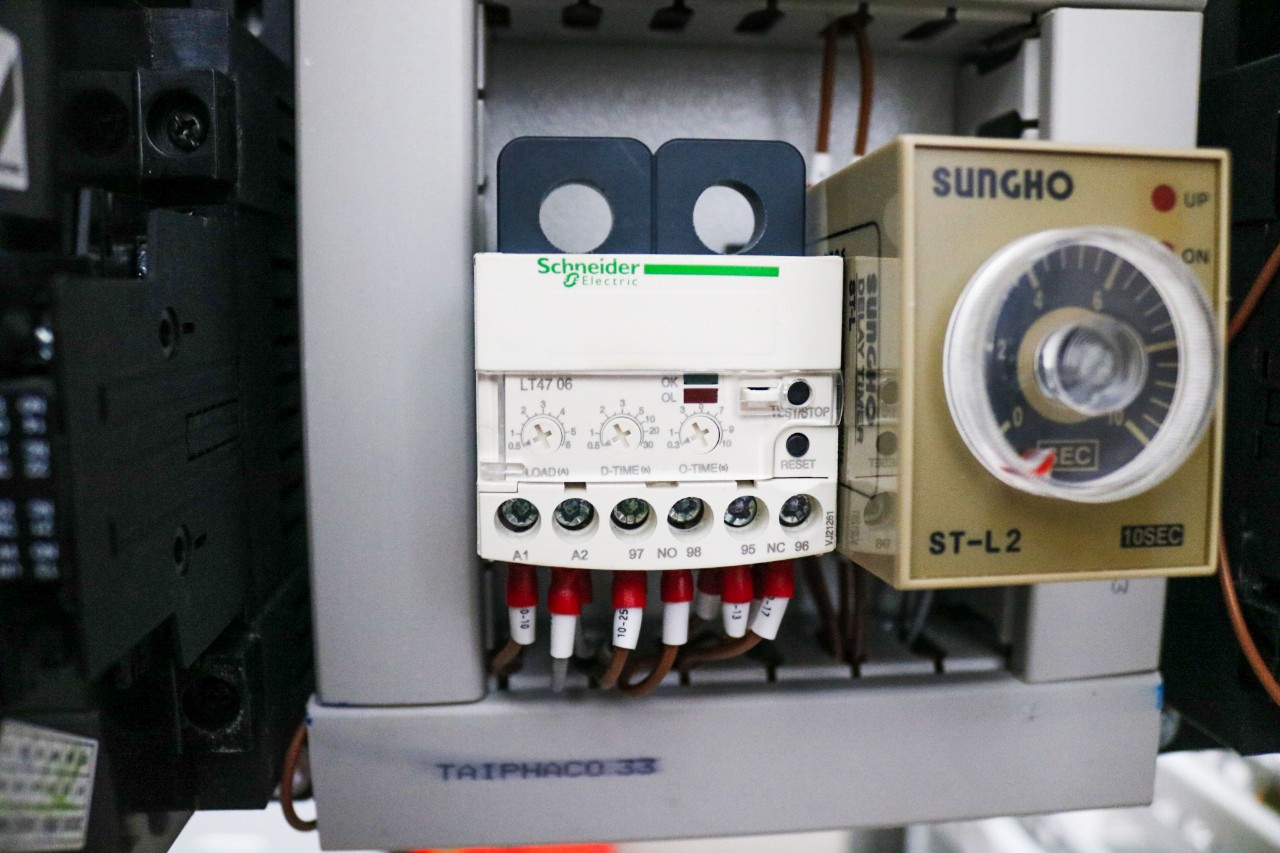

Phân loại theo nguyên lý làm việc

Khi phân loại rơle thời gian theo nguyên lý làm việc thì rơle thời gian gồm có 4 loại. Chúng là rơle thời gian van, thời gian điện tử, thời gian điện và thời gian điện từ.

Rơle thời gian giảm chấn

Nguyên lý giảm chấn của không khí đi qua lỗ nhỏ được sử dụng để tạo thành rơle thời gian giảm chấn. Cấu tạo của loại rơle này gồm có 3 phần: cơ cấu trễ, hệ thống điện từ và các tiếp điểm. Cơ cấu trễ sử dụng van điều tiết túi khí, cơ cấu điện từ là loại tác động trực tiếp hai cổng và hệ thống tiếp điểm là một công tắc vi mô.

Rơle thời gian điện tử

Loại rơle này hoạt động dựa trên nguyên tắc điện áp tụ trong mạch RC không thể nhảy được. Rơle điện tử chỉ có thể thay đổi dần dần theo quy luật hàm mũ. Nghĩa là, độ trễ của nó có được nhờ đặc tính giảm chấn của điện. Ngoài ra, rơle thời gian điện tử có dải trễ rộng và độ chính xác khoảng 5%. Nó nhỏ, chống sốc và dễ điều chỉnh.

Rơle thời gian điện

Loại rơle này hoạt động bằng cách sử dụng một động cơ đồng bộ thu nhỏ để dẫn động bộ giảm tốc, nhờ đó có được độ trễ thời gian. Rơle thời gian điện có phạm vi trễ rộng lên tới 72 giờ. Giá trị trễ của nó không bị ảnh hưởng bởi biến động nhiệt độ hoặc điện áp xung quanh. Tuy nhiên, nó có những nhược điểm như cấu trúc phức tạp, tuổi thọ ngắn, giá thành cao và độ chính xác bị ảnh hưởng bởi tần số nguồn.

Rơle thời gian điện từ

Nguyên lý làm việc của rơle thời gian điện từ là nguyên lý suy giảm chậm sau khi tắt nguồn cuộn dây điện từ để trì hoãn phản ứng của hệ thống kích thích nhằm đạt được hiệu ứng trễ của tiếp điểm. Loại này được đặc trưng bởi công suất tiếp xúc lớn hơn nhưng thời gian trễ và độ chính xác thấp hơn. Vì vậy, rơle thời gian điện từ được sử dụng rộng rãi để điều khiển mạch điện một chiều.

>>>Có thể bạn quan tâm: Chức năng và nguyên lý làm việc của rơle

Ứng dụng của rơle thời gian

Đối với thiết bị cơ khí, việc phát lại thời gian có chức năng bật tắt định kỳ. Nó đưa ra động cơ sao-tam giác, quy trình và tự động hóa công nghiệp. Điều khiển hệ thống chiếu sáng, cửa tự động, rào chắn bãi đỗ xe trong các tòa nhà, điều khiển máy bơm nước, hệ thống tưới tiêu, hệ thống cấp nước tập trung.

Thiết bị cơ khí có thể khởi động hoặc tắt bằng điều khiển thời gian. Ví dụ, việc dừng băng tải chậm hoặc ngừng hoạt động tạm thời dây chuyền sản xuất của nhà máy. Nếu phát hiện ra lỗi, chẳng hạn như cho phép toa xe nháy đèn, cảnh báo sẽ được kích hoạt.

Rơle thời gian còn có vai trò quan trọng trong việc kết nối và ngắt các mạch điều khiển điện, bảo vệ và điều khiển các mạch động lực trong hệ thống động cơ ô tô. Thông thường khi khởi động, động cơ cần tiêu thụ rất nhiều dòng điện, khoảng hơn 250 ampe. Đây là dòng điện lớn không thể điều khiển trực tiếp từ công tắc đánh lửa nên dùng rơle để kích hoạt dòng điện này.

>>> Xem thêm: Sản phẩm Rơle bảo vệ điện áp KTH ELECTRIC

Rơle thời gian đóng vai trò quan trọng trong việc tiết kiệm năng lượng điện. Hy vọng qua bài viết này của KTH ELECTRIC các bạn có thể tìm được câu trả lời cho câu hỏi Rơle thời gian là gì? Người dùng cần hiểu rõ nguyên lý làm việc và phân loại rơle thời gian để lựa chọn rơle thời gian phù hợp.
