Thiết bị đóng cắt điện là một thiết bị điện cực kỳ quan trọng trong hầu hết các hệ thống điện hiện nay, giúp bảo vệ các thiết bị điện, động cơ khỏi bị điện giật, cháy nổ. Vậy tủ công tắc điện là gì? Có những loại nào? Hãy cùng tìm hiểu qua bài viết sau:

Thiết bị chuyển mạch điện là gì?

Thiết bị đóng cắt điện Là dụng cụ điện có chức năng ngắt dòng điện khi hệ thống điện gặp sự cố quá tải, đoản mạch hoặc cháy nổ, giúp bảo vệ hệ thống và thiết bị động cơ khỏi tác động của sự cố. Cầu dao còn giúp bảo vệ người sử dụng điện khỏi tình trạng chập điện, cháy, nổ nguy hiểm.

>> Có thể bạn quan tâm:

Thiết bị đóng cắt ABB là gì?

Tìm hiểu về thiết bị đóng cắt Mitsubishi

Thiết bị chuyển mạch và bảo vệ mạch điện gia dụng

Phân loại thiết bị chuyển mạch điện.

Thiết bị đóng cắt điện thường có các bộ phận chính như công tắc, cầu dao, máy biến áp và các thiết bị liên quan.

Hiện nay trong hệ thống điện, các loại thiết bị chuyển mạch điện được phân loại như sau:

Thiết bị đóng cắt điện áp cao (HV).

Thiết bị đóng cắt điện áp cao là thiết bị ngắt mạch dòng điện cao hoạt động trên thiết bị đóng cắt điện áp cao rất lớn thường vượt quá 36kv. Vì vậy cần có những tính năng đặc biệt để đảm bảo an toàn trong quá trình vận hành. Vì vậy, trong quá trình thiết kế, chúng tôi hết sức cẩn thận để giảm thiểu rủi ro khi đưa vào vận hành.

Thiết bị đóng cắt trung thế (MV).

Thiết bị này chủ yếu được sử dụng trong các trạm biến áp. Thiết bị đóng cắt trung thế thường hoạt động từ nguồn điện 3,3kv đến 33kv. Các trạm biến áp sử dụng thiết bị này để phối hợp kết nối với các lưới điện khác nhau. Nó còn có nhiệm vụ ngắt mạch điện để ngắt dòng điện khi hệ thống xảy ra lỗi. Ngoài ra, máy cắt trung thế còn có chức năng: chuyển đổi dòng điện dung, chuyển đổi dòng điện cảm ứng, nhiều ứng dụng đặc biệt khác,…

Thiết bị đóng cắt điện áp thấp (LV).

Thiết bị này thường được sử dụng trên đường dây điện áp thấp trong phạm vi AC 1000V và DC 1500V.

Trên thị trường hiện nay có một số loại phổ biến như: cầu chì (HRC), cầu dao chống va đập (ELCB), cầu dao dầu (OCB)…

Ngoài ra, theo điện áp xử lý, tủ công tắc cũng có thể được chia thành: tủ công tắc trong nhà và tủ công tắc ngoài trời.

Thiết bị liên quan đến thiết bị đóng cắt

Để chuyển đổi và ngắt dòng điện trong điều kiện bình thường và bất thường, cần có nhiều thiết bị liên quan như máy biến áp, cầu dao, công tắc, cầu chì, rơle, v.v.,…

máy biến áp: Máy biến áp là thiết bị bảo vệ thường được sử dụng trong thiết bị đóng cắt để đo các thông số dòng điện.

máy cắt: Thiết bị thực hiện thao tác đóng hoặc mở mạch trong quá trình hoạt động trong điều kiện có tải, không tải hoặc có sự cố. Nó có thể được vận hành thủ công trong các trường hợp bình thường và tự động trong điều kiện có lỗi.

Chia làm 2 loại bao gồm:

Máy cắt cao thế: máy cắt dầu, máy cắt chân không, máy cắt SF6,…

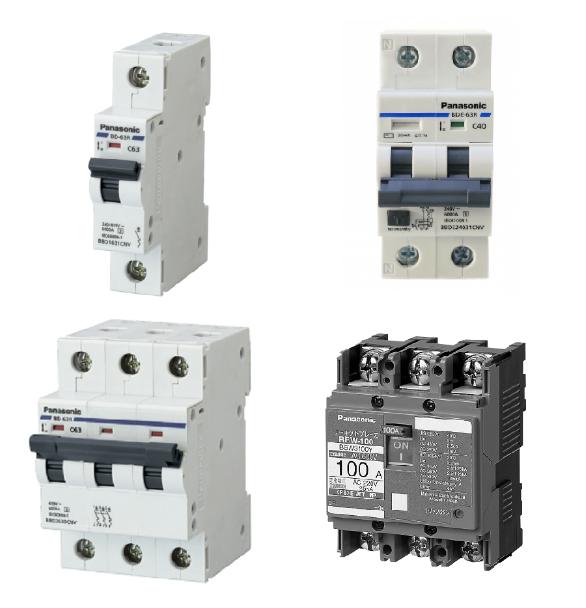

Cầu dao hạ thế: cầu dao chặn, cầu dao loại nhỏ, cầu dao chống rò RCCB,…

thay đổi: Thiết bị này có chức năng đóng hoặc mở mạch điện mà không làm gián đoạn dòng điện sự cố.

Công tắc được chia thành: công tắc dầu, công tắc khí, công tắc cách ly không khí, công tắc tách hoặc cách ly, v.v.

cầu chì: Cầu chì là một sợi dây mỏng ngắn hoặc dài nối vào mạch điện cần được bảo vệ, có khả năng nóng chảy làm ngắt mạch khi có dòng điện chạy qua quá lớn trong một khoảng thời gian nhất định.

Rơle bảo vệ: là thiết bị phát hiện lỗi và gửi thông tin lỗi đến cầu dao để cho phép thiết bị ngắt mạch.

Một số thiết bị khác như: thiết bị chống sét, công tắc cách ly…

Thương hiệu tủ công tắc phổ biến tại Việt Nam.

thương hiệu LS

Tủ công tắc thương hiệu LS được sản xuất tại Hàn Quốc, tuân thủ đầy đủ các tiêu chuẩn kỹ thuật khắt khe nhất, giá thành rẻ, được sử dụng phổ biến ở nước ta.

Bao gồm các sản phẩm thiết bị đóng cắt trung và hạ thế như: Máy biến áp khô, contactor chân không (VCS), cầu dao hạ thế (MCCB, MCB), bộ biến tần (inverter)…

thương hiệu Panasonic

Thương hiệu Panasonic nổi tiếng với độ bền và tuổi thọ cao đã lựa chọn nhập khẩu sản phẩm của mình khi vào thị trường Việt Nam. Trong đó có các thiết bị chuyên dụng như: CB, MCB, ROCB… được sử dụng rộng rãi trong các ứng dụng dân dụng và công nghiệp hiện nay.

thương hiệu Mitsubishi

Thiết bị đóng cắt Mitsubishi là dòng sản phẩm được ưa chuộng tại Việt Nam. Thiết bị này luôn đảm bảo an toàn cho hệ thống điện hạn chế và tránh được nhiều rủi ro không đáng có.

>>> Xem báo giá ngay: Thiết bị đóng cắt Mitsubishi chính hãng – chất lượng cao

thương hiệu Chint

Thương hiệu Chint được VNC nhập khẩu bao gồm: MCB, ACB, contactor, rơle và các sản phẩm thiết bị hạ thế khác đáp ứng nhu cầu hiện tại của người dùng.

Chúng tôi hy vọng những thông tin được Công ty TNHH Thiết bị điện Huanglai chia sẻ qua các bài viết chia sẻ có thể giúp các bạn hiểu rõ hơn về thiết bị chuyển mạch điện.
