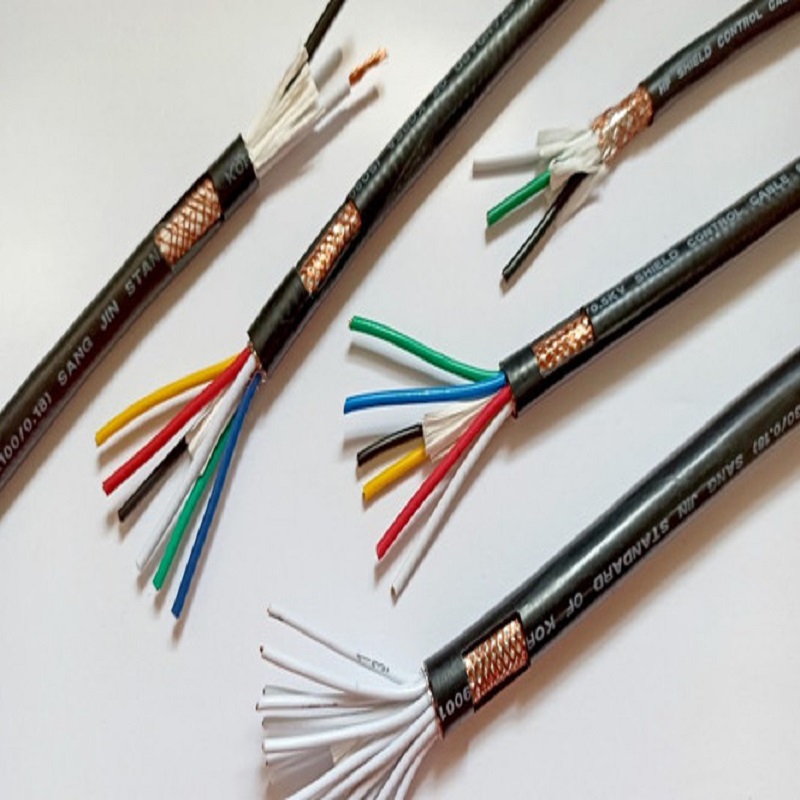

Tìm hiểu cáp điều khiển chống nhiễu: Đặc điểm và công dụng

Chu Văn An

Hiện nay, cáp điều khiển chống nhiễu là thiết bị được sử dụng khá phổ biến để hỗ trợ truyền tín hiệu tới các mạch. Đây là nhiệm vụ quan trọng đối với những nhà máy có hệ thống trang thiết bị hiện đại. Cùng nhau Trường Chu Văn An Tìm hiểu về đặc điểm, công dụng cũng như địa chỉ phân phối cáp điều khiển chống nhiễu Uy tín với giá cực tốt.

1. Tìm hiểu cáp tín hiệu chống nhiễu là gì?

Cáp điều khiển chống nhiễu Còn được gọi là cáp tín hiệu chống nhiễu. Đây là loại cáp truyền tín hiệu có vỏ bọc được bện bằng dây đồng thành lớp lưới có tác dụng chống nhiễu.

Cáp điều khiển chống nhiễu Đặc trưng bởi:

• Nhiều cặp, nhiều lõi khác nhau;
• Lõi cáp được làm bằng đồng tinh luyện không chứa oxy;
• Các sợi đơn rắn có dạng bện nén hình tròn hoặc phân đoạn, cách điện PE, PVC hoặc XLPE.

Xem thêm: Cáp điều khiển: 4 loại cáp điều khiển đáng mua năm 2023

2. Cấu tạo cáp tín hiệu chống nhiễu

Cáp tín hiệu chống nhiễu có cấu tạo gồm 3 phần chính, cụ thể như sau:

2.1. lõi dây dẫn

• Lõi dây được làm bằng đồng hoặc hợp kim đồng/nhôm tùy theo tiêu chuẩn sản xuất và chất lượng.
• Số lượng lõi dây sẽ tùy thuộc vào từng mã sản phẩm riêng lẻ.
• Trong dây có một dây nối đất màu vàng xanh.

2.2. Lớp lót

Lớp lót được làm bằng vật liệu cách điện như Polyethylene hoặc PVC. Bao gồm màn chắn đơn hoặc đôi, thường được làm bằng nhôm hoặc đồng đóng hộp.

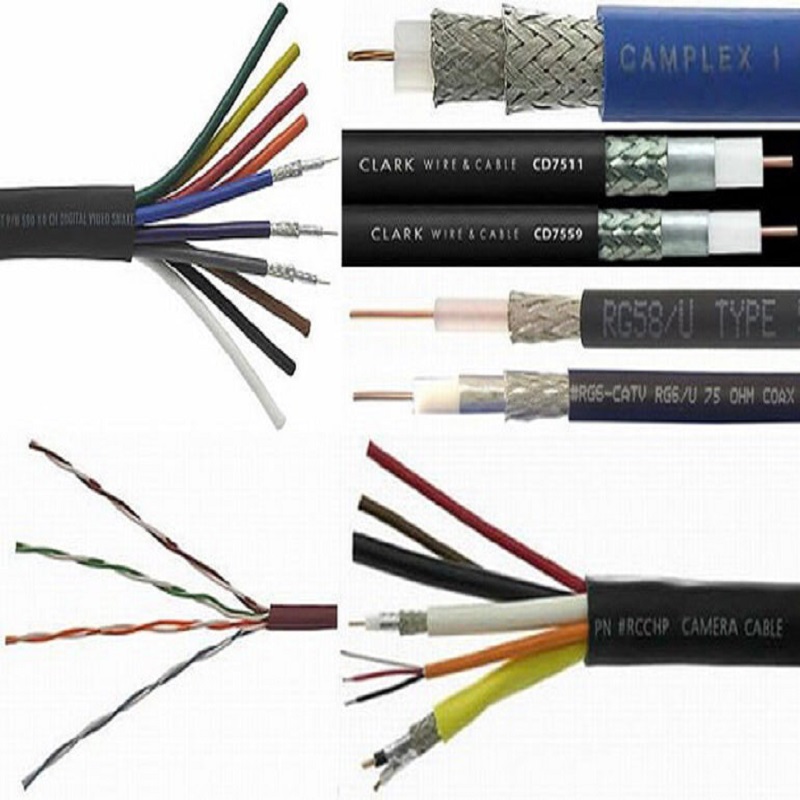

Cấu trúc cáp tín hiệu chống nhiễu

2.3. Che phủ

• Lớp vật liệu ngoài cùng được làm từ nhựa polyetylen hoặc nhựa PVC liên kết ngang.
• Trên lớp vỏ cách điện có in lớp PVC màu xám đầy đủ các thông số: Số lõi, tiết diện, chiều dài.
• Vỏ lõi dây đồng được làm từ nhựa PVC, màu đen và được đánh số tương ứng.
• Vỏ chống nhiễu: Được làm từ bạc nhằm hạn chế ảnh hưởng của sóng từ trường ở môi trường xung quanh lên đường truyền cáp.
• Lớp lưới chịu lực: Thường được dệt bằng những tấm lưới đồng hoặc hợp kim đan lại với nhau để tăng khả năng chịu được trọng lượng nặng và chống nhiễu.

3. Tại sao chúng ta cần sử dụng cáp tín hiệu điều khiển?

Dây tín hiệu chống nhiễu khá đa dạng. Tùy theo môi trường làm việc cụ thể và mức độ chống nhiễu sẽ có cấu tạo khác nhau: 1 lớp chống nhiễu, 2 lớp chống nhiễu, 3 lớp chống nhiễu,… cặp dây xoắn hoặc không xoắn. Đặc điểm cấu trúc sẽ đảm bảo tín hiệu truyền đi trên dây không bị ảnh hưởng hoặc biến dạng bởi từ trường hoặc sóng điện từ ở môi trường xung quanh.

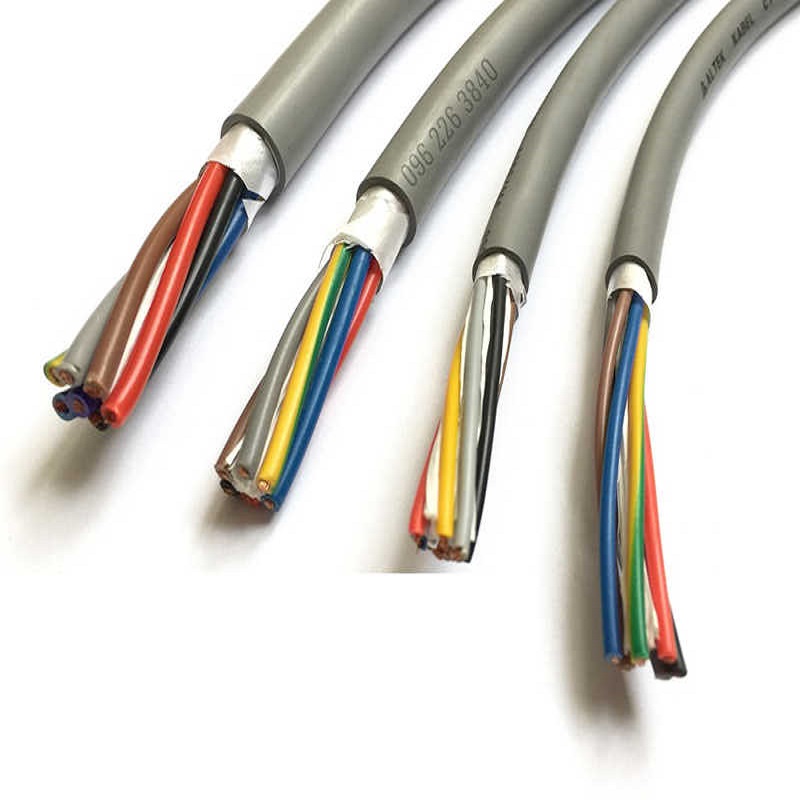

Vai trò của việc sử dụng cáp tín hiệu điều khiển

4. Phân loại cáp tín hiệu chống nhiễu

Thông thường, cáp điều khiển chống nhiễu chia làm 2 loại:

• Cáp xoắn tín hiệu chống nhiễu: Các lõi dây dẫn được xoắn lại với nhau thành từng cặp.
• Cáp tín hiệu không bị xoắn: Lõi không bị xoắn lại với nhau thành từng cặp.

Đối với cáp xoắn điều khiển chống nhiễu: Lõi được xoắn thành từng cặp giúp cân bằng điện áp chênh lệch giữa 2 sợi (điện áp trên 2 dây sẽ thay đổi khi có nhiễu điện từ). Từ đó đảm bảo độ chính xác của việc truyền tín hiệu.

5. Ý nghĩa ký hiệu trên cáp chống nhiễu

Tùy theo cấu trúc cáp mà chúng được ký hiệu theo những cách riêng biệt, cụ thể:

• Cáp không có tấm chắn chống nhiễu, ký hiệu là DVV
• Cáp có vỏ bọc nhôm AL chống nhiễu, ký hiệu DVV/Sa
• Cáp có lớp bọc đồng Cu chống nhiễu, ký hiệu là DVV/Sc
• Cu: Dây dẫn đồng
• Al: lõi dẫn nhôm
• PVC: Chất cách điện PVC
• XLPE: Chất cách điện XLPE
• CV, CVV: Cáp ruột đồng, có lớp ngăn cách PVC và vỏ bọc PVC
• CXV: Cáp ruột đồng, cách điện XLPE và vỏ bọc PVC

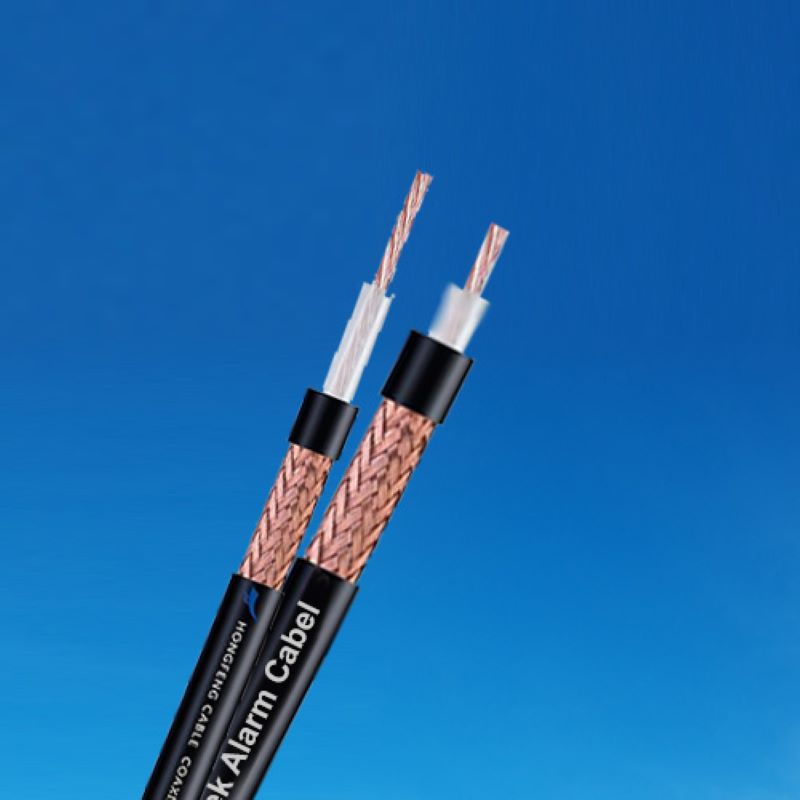

Ý nghĩa các ký hiệu trên cáp chống nhiễu

6. Đặc điểm của cáp điều khiển chống nhiễu

Cáp tín hiệu chống nhiễu được sản xuất với nhiều tính năng vượt trội, phù hợp và đáp ứng nhu cầu của con người:

• Cáp tín hiệu chống nhiễu được sử dụng trong truyền dẫn tín hiệu điều khiển;
• Loại cáp này có thể chịu được nhiệt độ tối đa (thiết bị ngắt mạch) là 160 độ C và chịu được nhiệt độ tối đa (hoạt động lâu dài) là 70 độ C;
• Bảo vệ cáp bằng lớp nhôm hoặc đồng;
• Bảo vệ cơ học cáp bằng lớp sợi đồng hoặc sợi thép;
• Bảo vệ cáp trong điều kiện cháy nổ với đặc tính chống cháy, chống cháy, không khói thuốc và ít phát thải khí độc hại;
• Bảo vệ dây cáp khỏi các tác động bên ngoài (mối mọt, côn trùng gây hại,…).
• Phạm vi: Từ 02 lõi đến 61 lõi, từ 0,75 mm2 đến 4,0 mm2;
• Phạm vi: Từ 01 đôi đến 50 đôi, từ 0,75 mm2 đến 4,0 mm2;
• Băng thép hoặc sợi thép bảo vệ cáp, chống đứt;
• Lớp băng đồng hoặc nhôm có tác dụng chống nhiễu cho cáp;

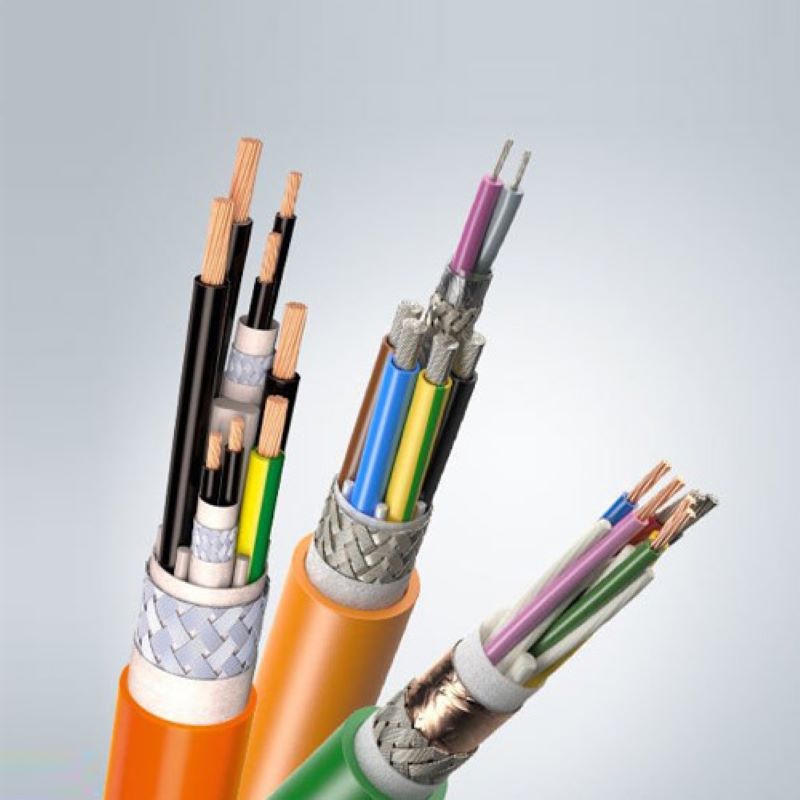

Đặc điểm của cáp điều khiển chống nhiễu

7. Ứng dụng dây điện chống nhiễu trong cuộc sống

Cáp điều khiển chống nhiễu là sự lựa chọn đáng tin cậy cho nhiều công trình, đặc biệt là những công trình có quy mô lớn. Nó không chỉ có tác dụng chống nhiễu mà còn đảm bảo truyền tín hiệu hiệu quả.

Ngoài ra, thiết bị này còn nâng cao chất lượng vận hành cũng như độ an toàn cho người dùng, giảm thiểu những sự cố có thể xảy ra. Cáp tín hiệu chống nhiễu được sử dụng khá phổ biến tại các khu sản xuất công nghiệp, đặc biệt là các nhà máy có hệ thống thiết bị tiên tiến, hiện đại.

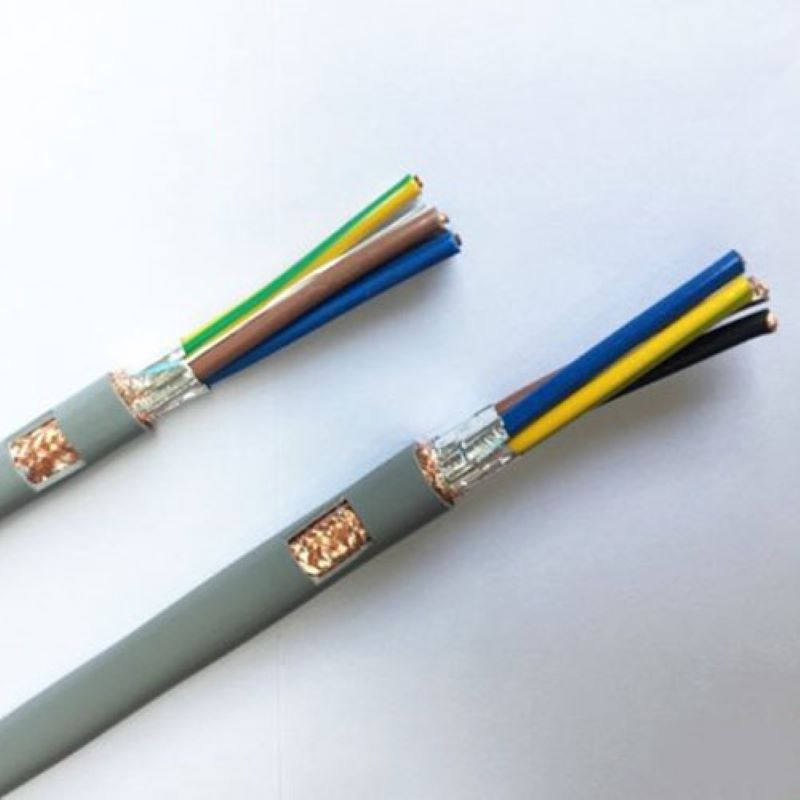

Ứng dụng dây điện chống nhiễu trong cuộc sống

8. Tiêu chí lựa chọn cáp chống nhiễu chuẩn

Khi lựa chọn cáp điều khiển tín hiệu chống nhiễu, bạn cần chú ý một số yêu cầu hệ thống để đảm bảo tính tương thích về thông số kỹ thuật:

• Số cặp dây hoặc lõi cáp
• Mặt cắt lõi
• Yêu cầu về mức độ chống nhiễu
• Yêu cầu về kết cấu và khả năng làm việc trong môi trường (cống, chôn lấp, treo ngoài trời, di chuyển, chống cháy,…)
• Xác định tiêu chuẩn của hệ thống truyền tín hiệu (modbus RS422, RS232, RS485)

Khi sử dụng cáp chống nhiễu không phù hợp hoặc không đáp ứng yêu cầu kỹ thuật, hệ thống sẽ hoạt động thiếu chính xác, thiếu ổn định (hệ thống âm thanh ồn, dữ liệu không chính xác, hệ thống báo cháy không thông báo khi xảy ra sự cố, hệ thống điều khiển kém chính xác,…).

Việc xác định đúng loại cáp chống nhiễu sẽ giúp hệ thống vận hành trơn tru hơn đồng thời tối ưu hóa chi phí đầu tư. Ngoài ra, bạn cần tìm hiểu thông tin các hãng sản xuất cáp chống nhiễu chất lượng tốt, giá cả hợp lý.

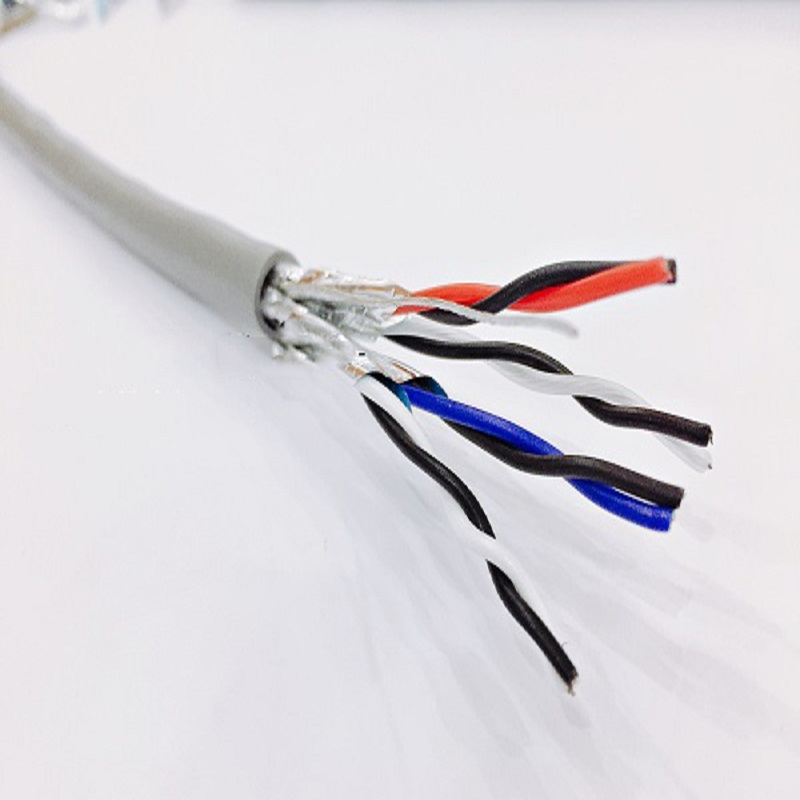

Tiêu chí lựa chọn cáp chống nhiễu tiêu chuẩn

9. Liên hệ với chúng tôi để nhận báo giá cáp chống nhiễu

Hiện nay, có rất nhiều đơn vị phân phối các sản phẩm thiết bị điện, điện tử nhưng để “nhận diện” được cơ sở uy tín luôn là vấn đề được nhiều khách hàng quan tâm. Nếu bạn đang tìm nơi mua cáp điều khiển chống nhiễu thì có thể tham khảo Trường Chu Văn An.

Trường Chu Văn An là đơn vị chuyên cung cấp các sản phẩm điện máy chất lượng cao, cam kết sản phẩm chính hãng 100% với giá tốt nhất thị trường. Ngoài ra, Trường Chu Văn An còn hỗ trợ dịch vụ phân phối trên toàn quốc, sẵn sàng đáp ứng mọi nhu cầu của khách hàng, cam kết về số lượng, chất lượng và trải nghiệm dịch vụ tốt nhất.

Liên hệ Trường Chu Văn An để nhận báo giá cáp chống cháy chống nhiễu Cadivi

Hãy để Trường Chu Văn An trở thành người bạn đồng hành và trở thành đối tác tin cậy trong việc đảm bảo hệ thống truyền tín hiệu hoạt động chính xác và ổn định. Để được tư vấn chi tiết hơn về cáp điều khiển chống nhiễuHãy liên hệ ngay với Trường Chu Văn An để được đội ngũ chuyên gia giàu kinh nghiệm hỗ trợ, sẵn sàng hỗ trợ 24/7 hoàn toàn miễn phí.
