Tụ điện là thiết bị được sử dụng rộng rãi trong hệ thống điện. Sự kết hợp giữa tụ điện và lò phản ứng có thể phát huy được kết quả tốt nhất. Chúng ta cùng tìm hiểu về lò phản ứng và lò phản ứng ba pha qua bài viết này của KTH ELECTRIC.

Lò phản ứng điện là gì?

Lò phản ứng là một cuộn dây điển hình có điện kháng không đổi được sử dụng để hạn chế dòng điện trong mạch khi nó thay đổi trong khi duy trì điện áp ở một mức nhất định. Lò phản ứng là một thiết bị quan trọng, đặc biệt là trong hệ thống điện công nghiệp, vì nó giúp hệ thống hoạt động trơn tru.

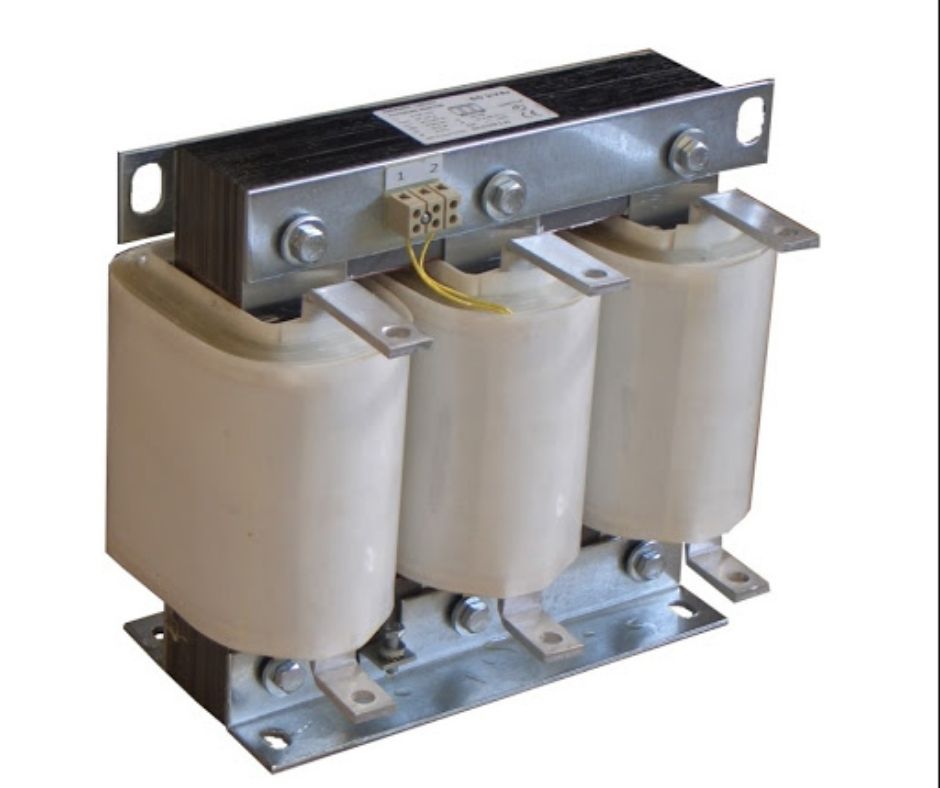

Lò phản ứng ba pha là gì?

Lò phản ứng ba pha là lò phản ứng sử dụng dòng điện ba pha. Dòng điện ba pha là dòng điện sử dụng 4 dây: 3 dây nóng và 1 dây lạnh. Điện áp ở Việt Nam là 380v/3f, dùng cho truyền tải điện và sản xuất công suất lớn. Thích hợp cho các hệ thống công nghiệp và hệ thống yêu cầu tải điện lớn.

Cấu tạo của cuộn dây điện trở

Được làm bằng các cuộn dây và quấn quanh lõi sắt. Khi có dòng điện chạy qua, cuộn dây tạo ra một từ trường, tạo ra một điện áp để làm giảm sự thay đổi dòng điện trong cuộn dây.

Phân loại cuộn dây điện trở

• Có nhiều cách để phân loại lò phản ứng. Theo điện áp, có hai loại: lò phản ứng hạ thế và lò phản ứng trung thế.
• Lò phản ứng hạ thế: Là lò phản ứng sử dụng điện hạ áp, có điện áp từ 440V đến 1000V
• Lò phản ứng trung thế: Lò phản ứng sử dụng nguồn điện trung thế có điện áp trên 1000V.
• Cuộn dây điện trở được chia thành hai loại sau theo mục đích sử dụng:
• Lò phản ứng bảo vệ thiết bị điện công nghiệp
• Lò phản ứng bảo vệ biến tần

Mục đích của cuộn dây điện trở

Các dàn tụ điện thường sử dụng cuộn kháng để bảo vệ tụ điện, thiết bị đổ cát và rơle bù. Các lò phản ứng và tụ điện được kết hợp để loại bỏ các thành phần hài và cải thiện chất lượng điện năng của hệ thống. Trong trường hợp điện áp hệ thống lớn và biến dạng dòng điện, các cuộn kháng lọc sóng hài là rất cần thiết.

Kết hợp cuộn kháng với tụ điện sẽ tạo thành mạch lc (bộ lọc sóng hài), tần số của mạch này phụ thuộc vào độ tự cảm của cuộn kháng và điện dung của tụ điện.

Lò phản ứng lọc hài hòa

Sóng hài là gì?

Sóng hài là một loại nhiễu vô ích, ảnh hưởng trực tiếp đến chất lượng của lưới điện. Khi tổng dòng điện hài cao hơn giới hạn cho phép thì cần chú ý. Dòng điện hài là dòng điện có tần số gấp bội lần tần số cơ bản.

Nguyên nhân là do phụ tải phi tuyến trong hệ thống điện nên điện áp vào là sóng hình sin, còn dòng điện là sóng không hình sin.

Lò phản ứng lọc hài hòa

Các cuộn kháng lọc sóng hài được sử dụng kết hợp với các dàn tụ điện để loại bỏ hiệu quả các thành phần sóng hài, từ đó nâng cao chất lượng điện năng của hệ thống. Nếu điện áp và độ méo dòng điện của hệ thống điện lớn thì nên sử dụng lò phản ứng lọc sóng hài.

Cuộn dây điện trở hoạt động như thế nào

Độ tự cảm tỷ lệ thuận với tần số dòng điện trong mạch điện xoay chiều. Điều này có nghĩa là khi tần số lớn thì độ tự cảm cũng lớn, nghĩa là dòng điện qua cuộn dây sẽ nhỏ. Vì vậy, việc ứng dụng lò phản ứng vào máy móc công nghiệp sẽ giúp loại bỏ sóng hài cao hơn.

Cơ chế hoạt động của lò phản ứng dựa trên nguyên tắc điện kháng tỉ lệ nghịch với tần số dòng điện, còn điện kháng cảm ứng tỉ lệ thuận với tần số. Khi nguồn điện chứa sóng hài bậc 5 và bậc 7, dòng điện chạy qua tụ quá lớn sẽ có nguy cơ làm hỏng tụ (đôi khi còn gây cháy, nổ). Sau đó, các thành phần hài này có thể được ngăn chặn bằng cách đặt một cuộn kháng nối tiếp với một tụ điện.

Cuộn kháng có đặc tính không đổi và do đó có chức năng ổn định dòng điện đầu ra khi lắp đặt trong biến tần công nghiệp. Nhờ đó, mô tơ điện chạy êm, tốt và bền lâu khi sang số hoặc lùi số.

Cách chọn cuộn dây điện trở

Để chọn đúng lò phản ứng cho hệ thống điện của bạn, bạn cần thực hiện theo quy trình chọn tụ điện sau:

• Bước 1: Xác định xem hệ thống của bạn sử dụng điện áp thấp hay trung thế, từ đó bạn có thể chọn lò phản ứng hạ thế hoặc lò phản ứng trung thế,
• Bước 2: Chọn mức hài hòa và chọn điện trở 6% và 12% phù hợp dựa trên khảo sát hệ thống điện của bạn.
• Bước 3: Lựa chọn công suất lò phản ứng thích hợp cho tụ điện. Công suất lò phản ứng có nhiều mức như 20kvar, 25kvar, 50kvar, 100kvar…500kvar, v.v. Vì vậy, cần hiểu rõ tình trạng của tụ điện để lựa chọn lò phản ứng tương thích.
• Bước 4: Hiện nay có rất nhiều nhà sản xuất, cung cấp cuộn dây điện trở với chất lượng và giá cả khác nhau. Bạn nên tham khảo ý kiến ​​của một số nhà cung cấp để lựa chọn cuộn dây điện trở phù hợp với nhu cầu.

Dùng đồng hồ vạn năng để đo điện trở cuộn dây

Đồng hồ vạn năng sử dụng thang đo ohms để thực hiện các phép đo. Tiếp theo, kiểm tra đồng hồ, kết nối các dây dẫn kiểm tra màu đỏ và đen với nhau, sau đó điều chỉnh chiết áp. Nếu con trỏ trên đồng hồ trở về 0 nghĩa là đồng hồ đo chính xác và chúng ta có thể bắt đầu kiểm tra cuộn dây.

Nối hai đầu thanh vào hai đầu cuộn dây điện trở, đo và ghi giá trị nhận được. Sau đó nhân giá trị này với giá trị trên thang đo vạn năng.
