Tổng hợp chi tiết các bước chỉnh rơ le nhiệt

Chu Văn An

Rơle nhiệt là thiết bị có chức năng bảo vệ, đảm bảo an toàn khi hệ thống điện gặp tình trạng quá tải, quá nhiệt. Để rơle nhiệt hoạt động ổn định và không bị nhảy rơle, bạn cần biết cách điều chỉnh rơle nhiệt cho từng thiết bị hoặc tình huống cụ thể. Dưới đây là tóm tắt các bước điều chỉnh rơle nhiệt.

Khi nào cần điều chỉnh rơle nhiệt?

Dấu hiệu rơle nhiệt sắp hỏng hoặc bị ngắt:

• Rơle nhiệt ngừng hoạt động không đúng lúc hoặc ngừng hoạt động ngay cả khi nhiệt độ thấp. Nhảy không đúng lúc khiến hệ thống điện gặp trục trặc
• Rơle thường xuyên nhảy ngắn: trong thời gian hoạt động ngắn, rơle nhảy liên tục, đây cũng là dấu hiệu cho thấy rơle cần được điều chỉnh hoặc thay thế.
• Thông báo lỗi từ rơle nhiệt: rơle nhiệt thường được tích hợp đèn báo nếu xảy ra lỗi. Ngay khi nhìn thấy đèn sáng hoặc đèn nhấp nháy cần điều chỉnh ngay rơle nhiệt

Nguyên nhân khiến rơle nhiệt nhảy:

• Nguồn điện yếu: khi nguồn điện yếu, dòng điện qua động cơ vượt quá dòng định mức của rơle khiến thiết bị bị ngắt.
• Thường xuyên quá tải: khi các thiết bị phải hoạt động liên tục trong điều kiện quá tải cũng có thể dẫn đến hiện tượng tăng nhiệt, nhảy rơle.
• Quá nhiệt trong thời gian ngắn: khi nhiệt độ tăng đột ngột rồi giảm xuống mức an toàn cũng khiến rơle bị ngắt.
• Rơle bị hỏng

2 phương pháp reset rơle nhiệt

Có 2 cách reset rơle nhiệt trong trường hợp thiết bị này bị ngắt kết nối do quá nhiệt: thủ công và tự động. Tùy thuộc vào tùy chọn đặt lại thủ công hoặc tự động, việc đặt lại sẽ được thực hiện bởi người dùng hoặc tự động bởi rơle nhiệt. Trong thực tế, rơle được gắn vào động cơ và chỉ khi rơle được đặt lại bằng tay thì động cơ mới có thể khởi động.

• Tự động reset: Khi có vấn đề quá nhiệt, rơle nhiệt sẽ tắt, sau đó tự khôi phục khi nhiệt độ trở lại bình thường.
• Reset bằng tay: Khi rơle nhiệt bị ngắt, người dùng phải nhấn nút để khôi phục, đồng thời kiểm tra, đánh giá hệ thống, xem xét nguyên nhân gây ra lỗi rơle.

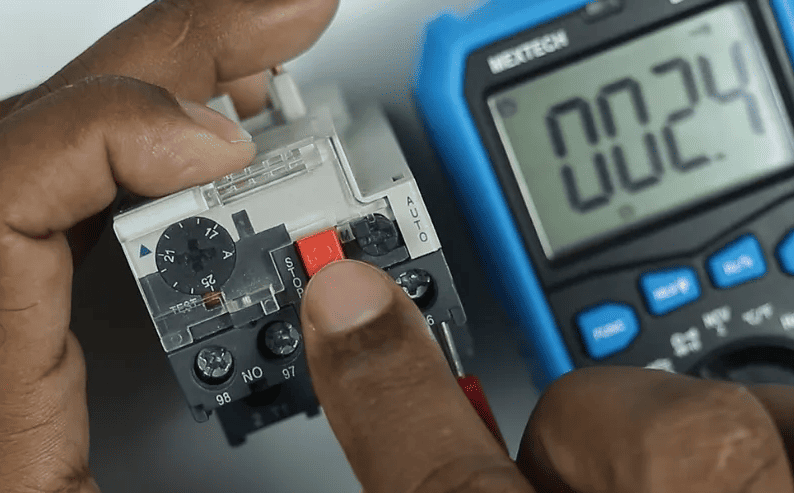

5 bước tự điều chỉnh rơle nhiệt

Sau khi xác định được nguyên nhân và dấu hiệu khiến rơle hoạt động kém hiệu quả, dưới đây là các bước điều chỉnh rơle nhiệt:

• Bước 1: Tắt nguồn điện hoặc hệ thống điện. Để đảm bảo an toàn tuyệt đối cần tuân thủ nguyên tắc tắt nguồn điện trước khi sửa chữa
• Bước 2: Mở nắp rơle, bạn cần tháo từng con vít trên rơle nhiệt để điều chỉnh
• Bước 3: Điều chỉnh dòng điện tác động bằng vít điều chỉnh có ký hiệu T hoặc H
• Bước 4: Vặn vít điều chỉnh sao cho dòng điện làm việc của rơle bằng dòng điện định mức của thiết bị điện. Dòng điện định mức này thường được dán trên nhãn của thiết bị.
• Bước 5: Đóng nắp lại và khởi động lại nguồn điện. Trong trường hợp bạn đã điều chỉnh rơle nhiệt nhiều lần mà vẫn không hoạt động ổn định thì hãy cân nhắc việc thay thế thiết bị.

Xem thêm: Cách đấu nối rơle nhiệt 3 pha và 1 pha theo cơ học chuẩn

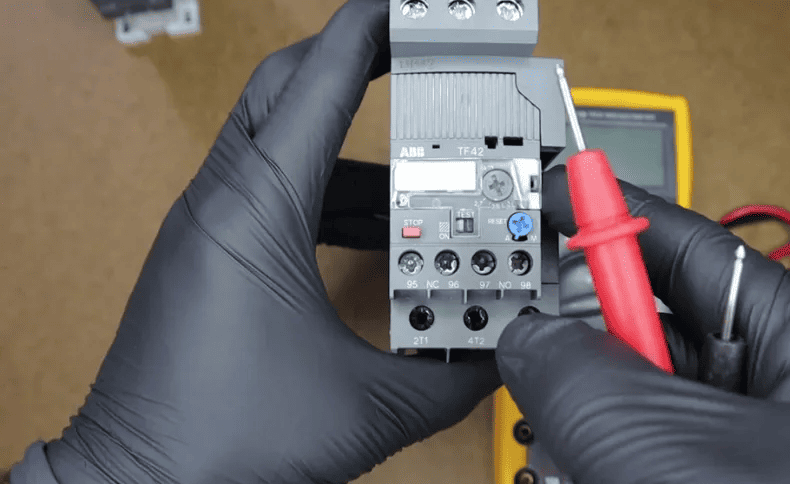

Nguyên tắc khi điều chỉnh rơle nhiệt

Khi điều chỉnh rơle nhiệt cần tuân theo nguyên tắc chung là dòng điện trên rơle tỷ lệ thuận với dòng điện của hệ thống hoặc động cơ. Theo đó, dòng điện quy định cho rơle nhiệt bằng 1,1 lần dòng điện làm việc tối đa của động cơ nhưng nhỏ hơn hoặc bằng dòng điện định mức của động cơ ghi trên nhãn.

Ví dụ, một động cơ có dòng điện hoạt động thực tế là 4A, dòng điện định mức trên nhãn động cơ là 5A, do đó hãy điều chỉnh rơle thành 4 x 1,1 = 4,4A.

Tham khảo: Hướng dẫn chọn rơle nhiệt cho mọi ứng dụng

Những trường hợp đặc biệt cần lưu ý

Trong một số trường hợp đặc biệt, khi dòng điện làm việc thực tế thay đổi theo thời gian, bạn cần xác định dòng điện làm việc thực tế lớn nhất. Ví dụ:

• Máy nén lạnh: dòng điện của máy sẽ giảm dần khi nhiệt độ bay hơi giảm. Vì vậy dòng điện làm việc lớn nhất được đo khi nhiệt độ phòng lạnh cao nhất. Lúc này cần điều chỉnh dòng điện trên rơle nhiệt theo dòng điện làm việc của máy nén khi nhiệt độ cao nhất.
• Quạt dàn bay hơi: khi nhiệt độ không khí giảm dần, dòng điện qua quạt dàn bay hơi sẽ tăng dần. Nhiệt độ càng thấp thì dòng điện của quạt càng cao. Dòng điện lúc này sẽ điều chỉnh dòng điện cho rơle nhiệt.
• Trường hợp động cơ YY hoặc tương đương: do có 2 nhánh mắc song song nên dòng điện cấp cho rơle nhiệt của mỗi nhánh = ½ dòng điện định mức.
• Trường hợp động cơ khởi động sao – tam giác: dòng điện qua rơle nhiệt nhánh tam giác là dòng định mức/1,73.
• Lắp rơle nhiệt gián tiếp: khi dòng điện định mức > 100A thì sử dụng rơle nhiệt gián tiếp (rơle nhiệt 5A kết hợp với máy biến dòng).

Trên đây là thông tin đầy đủ về cách điều chỉnh rơle nhiệt cho từng thiết bị. Việc hiểu rõ nguyên nhân và các bước điều chỉnh rơle nhiệt khi xảy ra lỗi sẽ giúp bạn chủ động xử lý các tình huống liên quan đến thiết bị này. Để tìm hiểu thêm các kiến ​​thức liên quan đến rơ le, vui lòng tham khảo: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-contactor-ro-le/.
