Top Các Thiết Bị Bảo Vệ Mạch Điện Bạn Nên Biết

Chu Văn An

Để đảm bảo an toàn khi sử dụng điện bạn cần có những thiết bị bảo vệ mạch điện. Vì vậy, KTH ELECTRIC cung cấp cho bạn một số thông tin hữu ích về các thiết bị này.

Trong hệ thống điện dân dụng, chắc hẳn các bạn đã rất quen thuộc với hai loại thiết bị bảo vệ điện: cầu chì và cầu dao. Ngoài ra còn có các thiết bị khác như contactor, rơle nhiệt, rơle thời gian và bảo vệ mất pha. Hãy cùng điểm qua 6 thiết bị hữu ích này ngay bây giờ nhé!

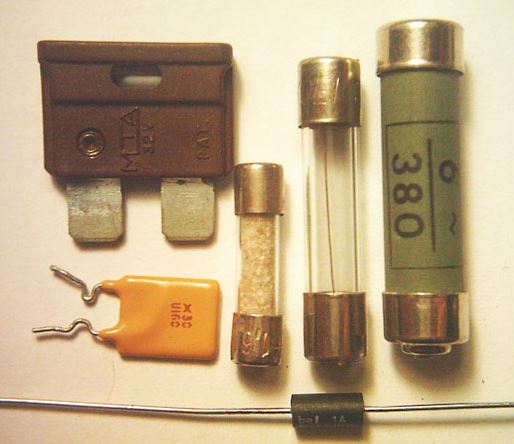

Cầu chì – thiết bị bảo vệ mạch điện thông dụng

Nó là thiết bị được sử dụng phổ biến nhất để bảo vệ các thiết bị điện trong điện gia dụng. Cầu chì có thể gây cháy, nổ để bảo vệ mạch điện.

Phân loại: Cầu chì có nhiều loại, bao gồm loại hộp, loại ống, loại nút, v.v.

Nguyên tắc làm việc: Khi xảy ra hiện tượng quá tải điện hoặc đoản mạch, dòng điện sẽ tăng lên. Khi điện áp vượt quá giá trị quy định, cầu chì sẽ nổ khiến mạch bị cắt. Do đó, mạch được bảo vệ. Khi sự cố về điện được giải quyết, chúng ta cần thay cầu chì khác.

Vị trí cầu chì: Sau nguồn điện chính và trước các thành phần khác trong mạch.

Gồm 3 phần:

• Vỏ: Làm bằng gốm hoặc thủy tinh
• Dây dẫn: Gồm hai dây dẫn nối với nhau thành các dây dẫn trong mạch điện
• Thanh cố định dây

Trong số các bộ phận của cầu chì thì cầu chì là quan trọng nhất. Người dùng cầu chì lựa chọn dựa trên dòng điện định mức ghi ở bên ngoài vỏ cầu chì.

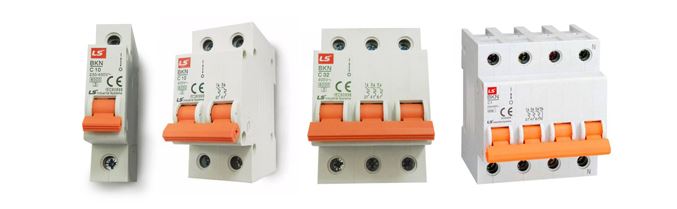

thiết bị bảo vệ mạch tự động aptomat

Cầu dao hay còn gọi là cầu dao tự động vì nó tự động đóng mạch nếu xảy ra sự cố về điện. Nó được coi là sự kết hợp giữa cầu dao và cầu chì. Vì khi có điện sẽ xảy ra hiện tượng đoản mạch hoặc quá tải. Lúc này dòng điện tăng lên sẽ khiến cầu dao cắt dòng điện để bảo vệ hệ thống điện. Bộ ngắt mạch hoạt động như một bộ ngắt mạch khi dòng điện được phục hồi. Ngoài ra, còn có một số loại cầu dao có chức năng chống rò rỉ, chống điện giật.

Chức năng chính: Cách ly, quá tải và bảo vệ ngắn mạch.

sử dụng: là thiết bị dùng để bật nguồn khi có sự cố về điện.

Aptomat được phân loại theo 5 cách: Cấu tạo, chức năng, dòng cắt ngắn mạch, khả năng điều chỉnh dòng điện.

Cấu trúc được chia thành 4 phần chính:

• Liên hệ: Có 2 hoặc 3 liên hệ, trong đó có 1 liên hệ chính.
• Hộp chữa cháy hồ quang: Có 2 loại phổ biến là loại gắn chính và loại mở.
• Cơ chế chuyển động cắt: bằng tay hoặc cơ điện
• Móc bảo vệ.

Xem thêm >> Thiết bị chuyển mạch lưới điện gia đình

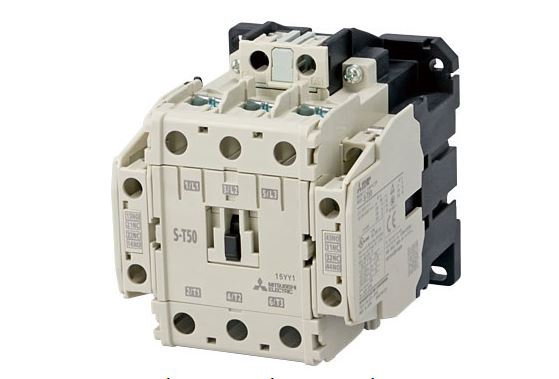

Công tắc tơ – (từ)

Công tắc tơ là một thiết bị điện áp chịu trách nhiệm tạo và ngắt các mạch điện động. Nó là một thiết bị bảo vệ mạch quan trọng và được sử dụng rộng rãi.

Chức năng: Điều khiển các thiết bị khác như tụ điện, động cơ, hệ thống chiếu sáng.

Phân loại: Chúng được phân loại theo nguyên lý truyền động, loại dòng điện, cấu trúc, dòng điện định mức, số cực, điện áp cuộn hút, cấp điện áp, chức năng đặc biệt, v.v.

Phương pháp kiểm soát: Bằng tay, tự động hoặc từ xa.

Gồm 3 phần:

• Nam châm điện: gồm cuộn dây, lõi sắt, lò xo
• hệ thống chữa cháy hồ quang
• Hệ thống tiếp điểm: bao gồm các tiếp điểm chính và các tiếp điểm phụ.

Công dụng: Dùng làm thiết bị điều khiển chuyển mạch trong các ngành dân dụng, công nghiệp và tự động hóa.

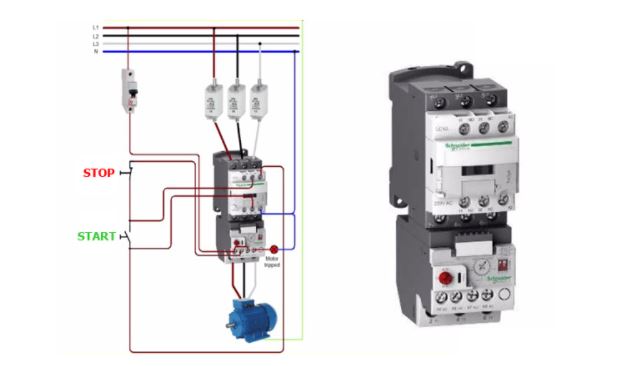

Rơle nhiệt – thiết bị bảo vệ thiết bị điện

Rơle nhiệt là thiết bị đóng mạch trong trường hợp quá tải điện. Nó hoạt động dựa trên nguyên lý giãn nở nhiệt.

Sử dụng chính: Dùng để bảo vệ các thiết bị điện (như máy bơm nước, điều hòa, lò nướng,…) khỏi quá tải. Ngoài ra, nó có thể được sử dụng như một công tắc điện, kích hoạt dòng điện lớn hơn bằng cách cho dòng điện nhỏ chạy qua nó.

Phân loại: Phân loại theo ba cách theo cấu trúc, phương pháp sưởi ấm và yêu cầu sử dụng.

kết cấu:

• đòn bẩy
• Đóng và mở danh bạ,
• Vít điều chỉnh dòng điện tác động,
• thanh lưỡng kim,
• dây sưởi ấm,
• đòn bẩy.

Xem thêm >> Rơle bảo vệ bạn nên mua

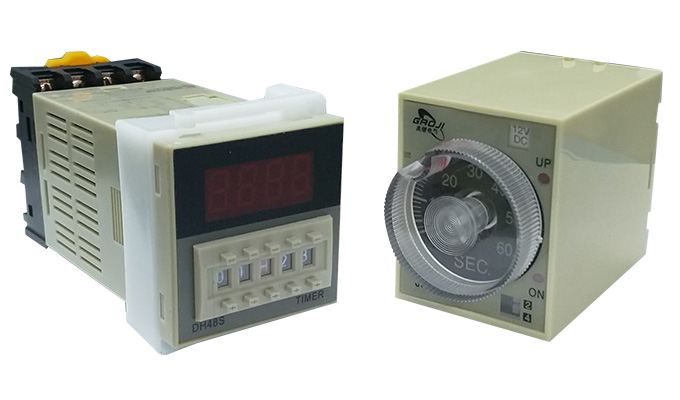

rơle thời gian

Một thiết bị trì hoãn việc mở và đóng danh bạ trong một khoảng thời gian nhất định. Được sử dụng rộng rãi trong các mạch điều khiển tự động.

Chức năng chính: Truyền tín hiệu đến các thiết bị khác.

Phân loại: Tùy thuộc vào thời gian trễ dựa trên tiếp điểm, có hai loại: Cặp độ trễ Bật, Độ trễ Tắt hoặc Độ trễ Bật/Tắt.

Nguyên tắc làm việc: Xét hai trạng thái:

• độ trễ tắt máy
  • Khi bật nguồn thiết bị sẽ hoạt động ngay lập tức
  • Khi ngừng cấp điện, các tiếp điểm sẽ ngừng hoạt động và trở về vị trí ban đầu sau một khoảng thời gian nhất định.
• Độ trễ bật máy: Khi cấp nguồn ở trạng thái này, các tiếp điểm sẽ không kích hoạt ngay lập tức. Danh tính của họ được chuyển đổi và duy trì sau một khoảng thời gian nhất định.

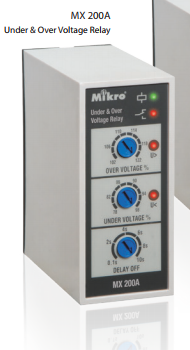

Thiết bị bảo vệ mất pha trong mạch

Một thiết bị được sử dụng để ngăn tải ba pha hoặc mất pha động cơ ba pha do vô tình khởi động nút chạy. Bởi khi xảy ra sự cố mất pha nếu không được phát hiện kịp thời thì động cơ sẽ bị cháy. Vì vậy thiết bị này được dùng để giám sát và cảnh báo các thiết bị. Đồng thời giúp tự động cắt nguồn tải động cơ.

Chức năng chính: Mất pha, sụt áp, quá áp, chênh lệch điện áp, chênh lệch điện áp, đảo pha, bảo vệ trình tự pha

ứng dụng: Bảo vệ mất pha cho nguồn điện dân dụng và công nghiệp.

KTH ELECTRIC giới thiệu sơ lược về các thiết bị bảo vệ mạch điện thông dụng. Nếu bạn đang sử dụng nó để bảo vệ các thiết bị gia dụng hoặc mạch điện, hãy xem xét hai thiết bị được mô tả trước đó.

Xem thêm >> Những thiết bị gia dụng được sử dụng phổ biến nhất hiện nay
