Tủ điện MSB là gì? Cấu tạo, ứng dụng và lưu ý quan trọng khi vận hành

Chu Văn An

Là trung tâm của hệ thống điện, tủ điện MSB đóng vai trò quan trọng trong việc phân phối điện và bảo vệ phụ tải. Để hiểu rõ khái niệm, cấu tạo và những lưu ý khi vận hành tủ điện MSB mời bạn đọc bài viết sau của Trường Chu Văn An.

Tủ MSB là gì?

Tủ điện MSB (Main Distribution Switchboard) hay còn gọi là tủ điện chính là tủ điện đầu vào có nhiệm vụ tiếp nhận, phân phối dòng điện và bảo vệ an toàn cho toàn bộ hệ thống phụ tải. MSB là đầu mối nhận điện từ nguồn chính (nhà máy điện, trạm biến áp, máy phát điện) và truyền đến các tủ phân phối nhánh, cuối cùng đến phụ tải.

Tủ MSB thường được lắp đặt ngay sau các trạm biến áp hạ thế (điện áp hạ thế từ 15kV đến 380VAC) và trước các tủ phân phối chính MDB và tủ phân phối nhánh DB. MSB còn có khả năng xác định các sự cố về điện như quá áp, sụt áp, mất pha và sẽ ngắt điện ngay lập tức để giảm thiểu thiệt hại về phía phụ tải. Vì vậy, đây là loại tủ điện quan trọng nhất trong hệ thống truyền tải và phân phối điện.

Thông số kỹ thuật và cấu tạo tủ điện MSB

Một số thông số kỹ thuật tiêu biểu của tủ điện MSB bao gồm:

• Tiêu chuẩn: IEC 60439-1, IEC 60529
• Dòng điện định mức: 6300A
• Dòng điện ngắn mạch: 150kA
• Điện áp định mức: 380/420V
• Tải điện áp: 220V – 380V
• Tần số hoạt động: 50/60Hz
• Mức độ bảo vệ: IP20, IP43, IP54, IP55
• Số lượng nguồn chuyển đổi: 2
• Số pha vận hành: 3

Về kết cấu, tủ điện MSB cũng được cấu tạo gồm 2 bộ phận chính, tương tự như các tủ điện thông thường, bao gồm vỏ tủ và các thiết bị điện bên trong.

Vỏ tủ điện MSB chủ yếu được làm từ tôn mạ kẽm hoặc tôn sơn tĩnh điện, có độ dày từ 1,5 – 2,5mm. Tủ có kết cấu đa dạng, trong đó mẫu tủ MSB phổ biến nhất trong nhà máy là mẫu 3b.

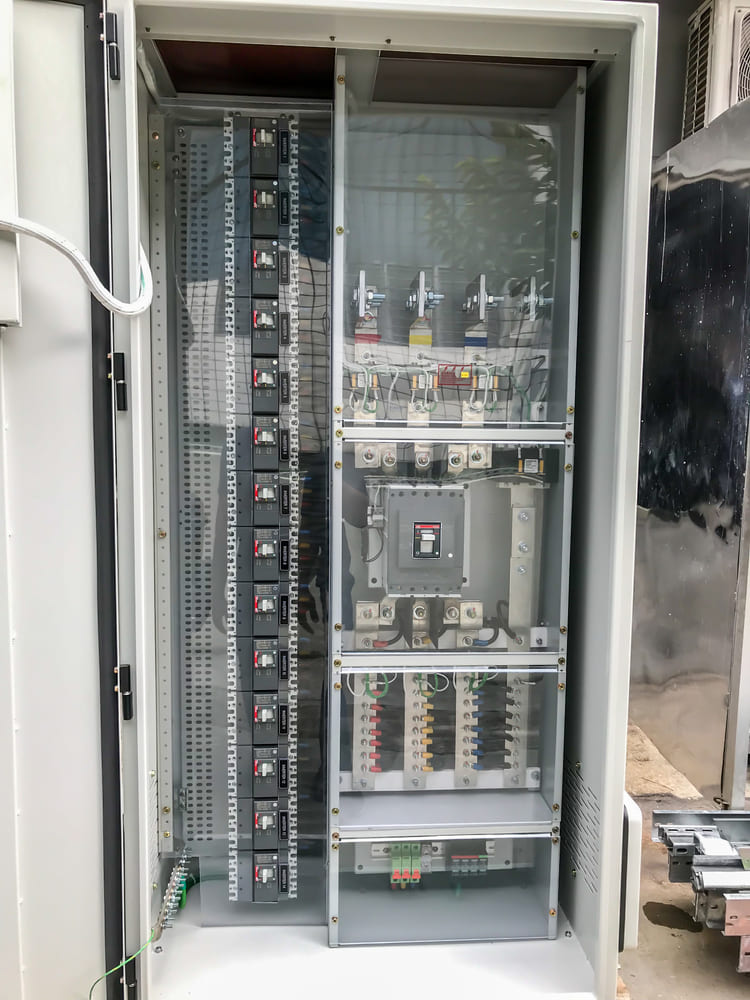

Bên trong tủ điện MSB được chia thành nhiều ngăn, nhiều ngăn riêng biệt, tạo thành hệ thống module khoa học bao gồm ngăn lộ, ngăn phân đoạn, ngăn phân phối và ngăn hở. Tương ứng với mỗi ngăn là các khối chức năng riêng biệt như ngăn chứa thiết bị đóng cắt chính ACB/MCCB, ngăn chứa thiết bị đóng cắt nhánh MCCB/MCB, ngăn chứa thanh cái, ngăn tụ điện – cuộn kháng…

Ngoài ra, nắp tủ, mặt bên và 2 mặt bên của tủ tổng MSB có thể tháo lắp dễ dàng thuận tiện cho việc lắp đặt, vận hành, sửa chữa hay bảo trì.

Chức năng và ứng dụng của tủ điện MSB

Trong hệ thống truyền tải và phân phối điện, tủ điện MSB đảm nhận các chức năng quan trọng sau:

• Nhận điện năng từ lưới điện hoặc máy phát điện, sau đó phân phối hợp lý đến các tủ phân phối nhánh và khu vực tiêu thụ.
• Tắt nguồn ngay trước khi xảy ra sự cố để bảo vệ toàn bộ hệ thống phụ tải.
• Giám sát các thông số quan trọng như dòng điện, điện áp, công suất… để đảm bảo hệ thống phân phối điện hoạt động ổn định, liên tục.
• Trong trường hợp nguồn điện chính gặp sự cố, công tắc nguồn tự động ATS ở tủ master MSB sẽ ngay lập tức chuyển sang nguồn dự phòng, giảm thiểu tối đa thời gian mất điện của hệ thống.

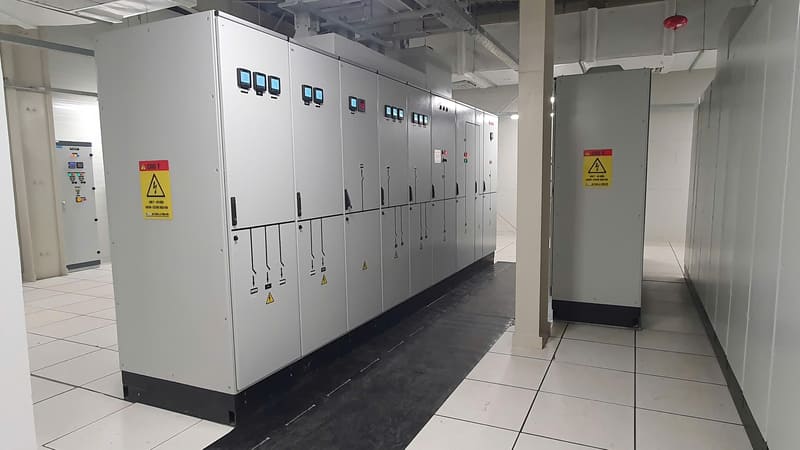

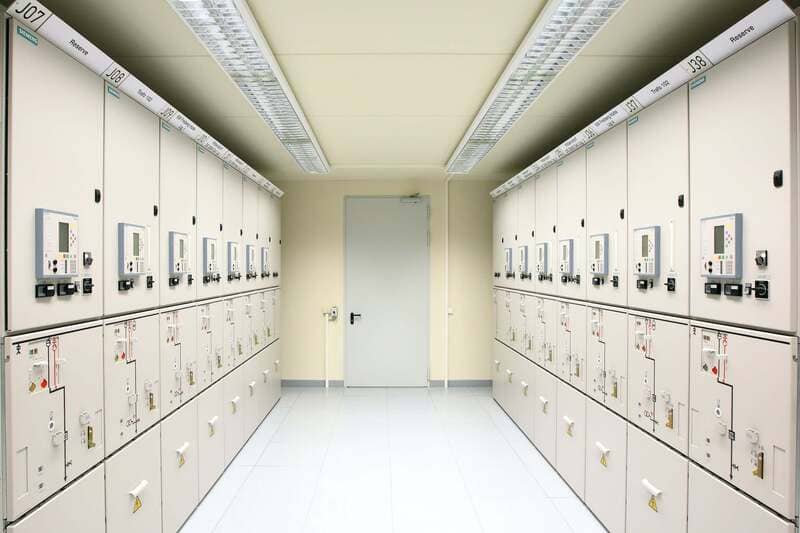

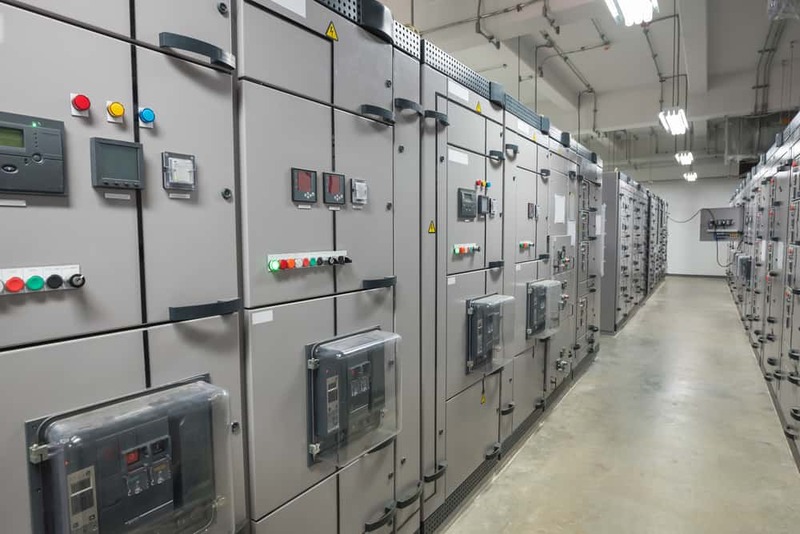

Với những chức năng như vậy, tủ điện MSB là thành phần không thể thiếu trong các công trình điện hạ thế như nhà máy, xí nghiệp, trung tâm thương mại, chung cư cao tầng, trường học, bệnh viện, sân bay… Hầu hết các tủ điện MSB sẽ được lắp đặt tại phòng kỹ thuật điện chung trong tòa nhà để đảm bảo yêu cầu vận hành và thuận tiện cho quá trình giám sát, sửa chữa.

Lưu ý khi vận hành tủ điện MSB

• Tủ điện MSB hoạt động với dòng điện tối đa 6300A nên trước khi đóng điện để vận hành hoặc đóng điện sau khi khắc phục sự cố cần đảm bảo điện trở cách điện > 5MΩ mới đủ tiêu chuẩn. Trình tự cấp điện cần được vận hành tuần tự từ đầu vào đến đầu ra. Tuyệt đối không dùng tay đóng tất cả các cấp tụ khi máy biến áp không mang tải.
• Trường hợp đo điện trở
• Ngoài ra, trước khi đóng điện, tủ điện MSB cần được vệ sinh sạch sẽ để đảm bảo không còn dây điện, ốc vít, bụi bẩn, mạt sắt hay dụng cụ nào sót lại bên trong tủ.
• Ngay sau khi lắp đặt tủ điện MSB cần kiểm tra chức năng nguồn điện và hoạt động theo mạch điều khiển trong sơ đồ thiết kế để đảm bảo không xảy ra sự cố trong quá trình vận hành.
• Kiểm tra cách điện của tủ điện chính, đảm bảo điện áp tối thiểu là 500VDC.
• Kiểm tra các đầu nối, điểm cơ khí hoặc một số bộ phận dẫn điện như dây nối đất và vòng đệm màu đen.
• Kiểm tra bề mặt vỏ tủ, lớp sơn tĩnh điện bên ngoài, các nhãn mác, ký hiệu trên mạch nguồn và mạch điều khiển để thuận tiện cho việc sửa chữa, bảo trì khi cần thiết.

Các câu hỏi thường gặp về tủ điện MSB

Câu 1: Tủ điện MSB thường được lắp đặt ở đâu?

Hồi đáp: Tủ điện MSB thường được đặt phía sau trạm biến áp hạ thế và phía trước các tủ phân phối chính MDB.

Câu 2: Dòng điện định mức tối đa mà tủ điện MSB hoạt động ở mức bao nhiêu?

Hồi đáp: Tủ điện MSB có thể hoạt động ở dòng điện định mức lên tới 6300A.

Câu hỏi 3: Bao lâu thì cần kiểm tra định kỳ tủ điện MSB?

Hồi đáp: Nhà sản xuất khuyến cáo nên kiểm tra định kỳ tủ điện MSB 6 – 12 tháng một lần.

Các kiến ​​thức khác liên quan đến tủ điện phân phối, bạn có thể tìm hiểu tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-tu-dien/
