Điện áp đường dây và điện áp pha là hai khái niệm phổ biến trong hệ thống điện. Hiểu rõ thế nào là đường dây u-phase, sự khác biệt và mối quan hệ giữa điện áp đường dây và điện áp pha không chỉ giúp chúng ta thiết kế và quản lý hệ thống điện hiệu quả mà còn đảm bảo an toàn trong quá trình sử dụng. Trong bài viết dưới đây, Điện lực KTH ELECTRIC đi sâu tìm hiểu các khái niệm, sự khác biệt và công thức tính điện áp dây-pha và pha-pha.

1. Khối u họng là gì?

1.1.Điện áp đường dây/u là gì?

Điện áp đường dây được hiểu là hiệu điện thế giữa hai vị trí: một nơi có điện áp cao và một nơi có điện áp thấp. Nói một cách đơn giản, điện áp đường dây là sự chênh lệch điện thế giữa đường pha A và đường pha B, hoặc giữa đường pha A và đường pha C, hoặc thậm chí giữa đường pha B và đường pha C.

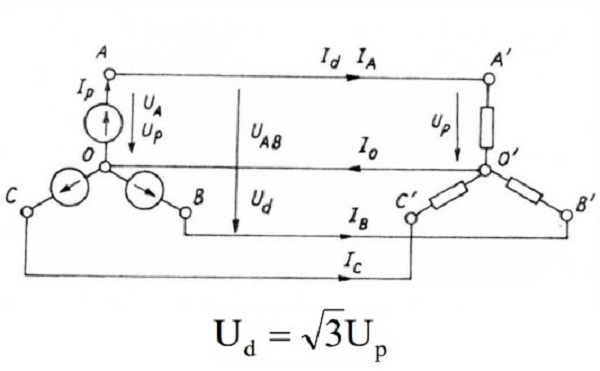

Theo công thức tính dòng điện hình sin:

Ud=√3. hướng lên

Chúng ta có thể thực hiện các phép đo như:

Đo điện áp giữa pha A và pha B và kết quả là 380V. Đo điện áp giữa pha A và pha C cũng cho kết quả là 380V. Đo điện áp giữa pha B và pha C cũng sẽ cho bạn 380V.

Xem thêm: Điện áp 220V là gì? Tại sao nó được sử dụng phổ biến ở Việt Nam?

1.2.Điện áp pha/u pha là gì?

Điện áp pha (pha U) là điện áp được đo giữa dây pha và dây trung tính trong hệ thống điện ba pha. Nó đơn giản là điện áp đo được trên một dây cụ thể, hiệu điện thế giữa hai đầu dây đó.

Ví dụ: nếu điện áp của hệ thống gia đình là 220V thì điện áp trên đường dây pha cụ thể cũng sẽ là 220V.

Dưới đây là mô tả chi tiết hơn về điện áp pha:

• Pha U là điện áp giữa pha A và trung tính N.
• Pha U cũng có thể là điện áp giữa pha B và đường trung tính N và điện áp giữa pha C và đường trung tính N.

Khi đo điện áp pha:

• Đo giữa đường pha A và đường trung tính N để có điện áp pha U là 220VAC.
• Khi đo giữa dây pha B và dây trung tính N ta cũng thu được pha U là 220VAC.
• Pha U cũng tiếp tục là 220VAC khi đo giữa đường pha C và dây trung tính N.

2. Sự khác biệt giữa u dây chằng và u giai đoạn

Để phân biệt điện áp pha và điện áp đường dây, chúng ta có thể hiểu nó thông qua hai khái niệm u đường và pha u.

• Đường U là điện áp trên đường dây đó
• Pha U là mức điện áp giữa hai dây pha

Cả hai loại điện áp đều là yếu tố quan trọng trong hệ thống điện ba pha công nghiệp, đảm bảo lắp đặt và điều chỉnh điện áp phù hợp cho đường dây và thiết bị điện. Điều này hỗ trợ cho hệ thống điện vận hành ổn định và hiệu quả.

Ngược lại, hệ thống điện dân dụng chủ yếu sử dụng điện một pha, với mức điện áp từ pha đến đường dây thường dao động từ 170V đến 220V. Trong trường hợp này, điện áp trên đường trung tính thường được chỉ định là 0.

Tham khảo: Những điều bạn cần biết về dòng điện xoay chiều

3. Công thức tính điện áp đường dây và điện áp pha

Tính điện áp pha và điện áp đường dây là quá trình xác định điện áp (ký hiệu là UAB) giữa các điểm A và B trong mạch điện. Công thức tính toán được xác định như sau:

UAB = VA – VB

VA và VB là điện áp tại các điểm A và B so với mặt đất hoặc mặt đất. Công thức tính dòng điện xoay chiều ba pha là:

I = P/(√3 x U x cos phi x hiệu suất)

Ở đó:

• Tôi: hiện tại
• P: Công suất
• U: Điện áp (thường là 380V)
• Cos phi: hệ số công suất
• Hiệu suất: Hiệu suất của thiết bị điện

4. Ứng dụng thực tế

Ứng dụng thực tế của điện áp đường dây và điện áp pha như sau:

• Trong hệ thống phân phối điện:

+ Điện áp pha: dùng để đo lường, điều khiển hệ thống điện.

+ Điện áp đường dây: Thường dùng để cấp điện cho các thiết bị, máy móc công nghiệp.

+ Điện áp pha: Dùng để đo và điều khiển điện áp trong trạm biến áp nơi năng lượng được truyền tải từ hệ thống truyền tải sang hệ thống phân phối.

+ Đường dây điện áp: Còn được dùng để cấp điện cho các thiết bị, máy móc trong trạm biến áp.

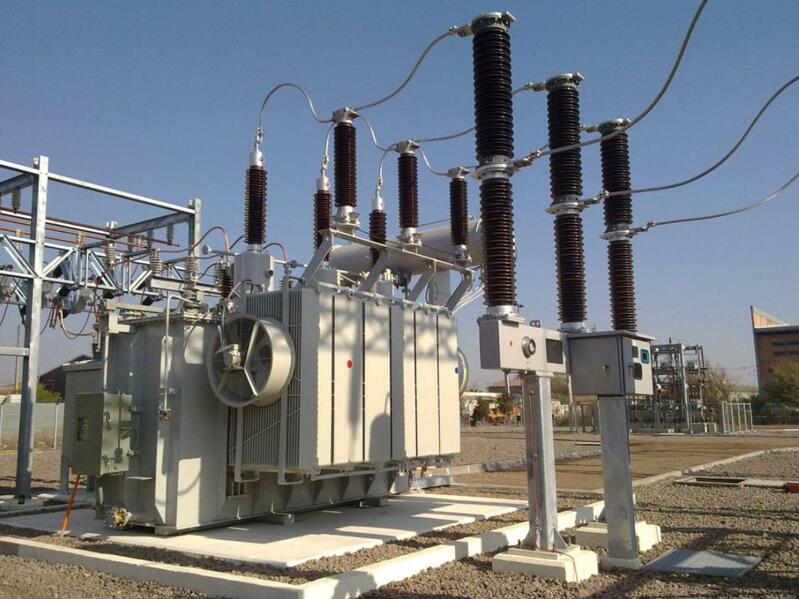

Điện áp đường dây và pha của trạm biến áp

• Hệ thống truyền động:

+ Điện áp pha: Dùng để đo và điều khiển điện áp tại trạm truyền tải nơi năng lượng được truyền từ nhà máy điện đến điểm sử dụng.

+ Đường dây điện áp: Quá trình dùng để truyền năng lượng từ nhà

Bây giờ hãy xem: điện áp là gì? Công thức đo điện áp

Hy vọng những thông tin KTH ELECTRIC vừa chia sẻ sẽ giúp các bạn hiểu rõ hơn về u dây chằng và u họng là gì. Điện áp đường dây và pha rất quan trọng trong hệ thống điện. Hiểu được sự khác biệt của chúng có thể giúp đảm bảo bạn thiết kế một hệ thống điện hiệu quả nhằm tối ưu hóa hiệu suất và an toàn.
