VOM Là Gì? Cách Sử Đụng Đồng Hồ Vạn Năng (VOM)

Chu Văn An

Máy đo VOM là công cụ linh hoạt và cần thiết cho công việc kiểm tra và sửa chữa trong lĩnh vực điện và điện tử. Vậy VOM là gì? Chính xác thì nó có ý nghĩa gì đối với hệ thống điện của công ty? Để có thể hiểu rõ hơn về thiết bị này, hãy cùng KTH ELECTRIC điểm qua nhé!

VOM là gì?

Đồng hồ đo VOM là một thiết bị điện còn được gọi là đồng hồ vạn năng. Đây là thiết bị dùng để kiểm tra điện và đo lường các linh kiện điện tử. Chúng thường được thiết kế nhỏ gọn, nhẹ và thuận tiện cho việc sử dụng cầm tay. Có hai loại đồng hồ đo VOM phổ biến trên thị trường: đồng hồ vạn năng VOM analog và đồng hồ vạn năng VOM kỹ thuật số.

Đồng hồ VOM có 4 chức năng chính: đo điện trở, đo điện áp xoay chiều, đo dòng điện và đo điện áp một chiều.

Có thể bạn quan tâm: Ampe kế là gì? Cách thức hoạt động, bảng giá 2024

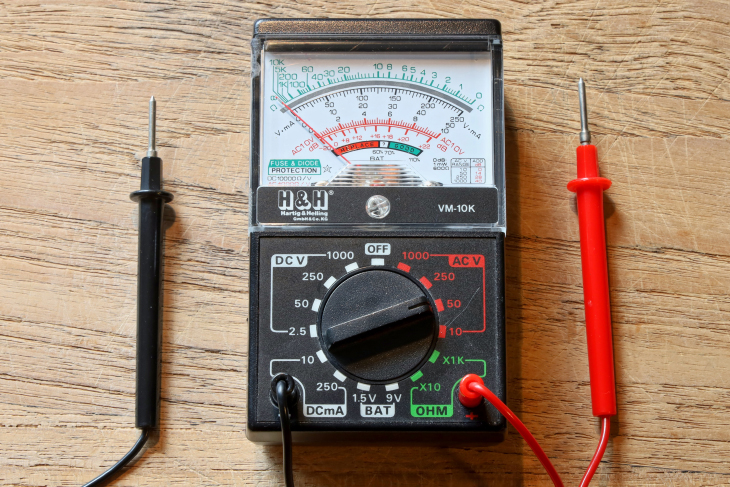

Cấu tạo và ứng dụng của máy đo VOM

kết cấu

Cấu trúc của đồng hồ VOM bao gồm các thành phần chính sau:

• Màn hình: Là màn hình LCD hoặc LED hiển thị kết quả đo của máy.
• Nút chọn chức năng: Nút này dùng để chọn các chế độ đo, bao gồm điện áp (vôn), dòng điện (amps), điện trở (ohms) và kiểm tra bóng bán dẫn, điện dung và các chức năng khác.
• Nút bật/tắt và nút điều chỉnh mức đo: Dùng để bật, tắt thiết bị và điều chỉnh mức đo phù hợp.
• Kẹp đo hoặc đầu dò: Dùng để kết nối các mạch điện hoặc các bộ phận điện khác để thực hiện phép đo.
• Nút Hold: Cho phép người dùng lưu lại số đo khi cần thiết.
• Công tắc điện áp AC/DC (nếu có): Cho phép bạn chọn chế độ đo điện áp dòng điện xoay chiều (AC) hoặc dòng điện một chiều (DC).

Ứng dụng của đồng hồ vạn năng VOM

Ứng dụng của máy đo VOM rất đa dạng và phổ biến trong ngành điện, điện tử, bao gồm:

• Đo điện áp: Đo mức điện áp của nguồn điện hoặc linh kiện điện trong mạch.
• Đo dòng điện: Đo mức dòng điện trong mạch.
• Đo điện trở: Đo điện trở của các linh kiện điện khác nhau.

• Kiểm tra các kết nối và ngắt kết nối trong mạch: Kiểm tra dây dẫn, liên kết và xác định các điểm ngắt kết nối trong mạch.
• Kiểm tra bóng bán dẫn và tụ điện: Máy đo VOM có thể được sử dụng để kiểm tra bóng bán dẫn hoặc tụ điện của linh kiện điện tử.

Cách sử dụng máy đo VOM

Đo dòng điện xoay chiều (AC) và dòng điện một chiều (DC)

Hướng dẫn cách đo dòng điện xoay chiều – AC

• Bước 1: Chuyển thang đo sang thang đo AC.
• Bước 2: Cắm que đen vào cổng COM public và que đỏ vào cổng V/Ω.
• Bước 3: Nối đầu đo màu đen vào cực COM và đầu dò màu đỏ vào cực (+).
• Bước 4: Đặt mức AC cao hơn một mức so với điện áp cần đo. Ví dụ: khi đo điện áp AC 220V, hãy đặt nó ở mức AC 250V.
• Bước 5: Đặt 2 que này vào 2 điểm cần đo mà không chú ý đến cực tính của đồng hồ và đọc kết quả đo.

Hướng dẫn cách đo nguồn DC

• Bước 1: Khi đo điện áp xoay chiều, bạn cần chuyển thang đo sang thang đo DC.
• Bước 2: Cắm đầu dò màu đen vào cổng chung COM và đầu dò màu đỏ vào cổng V/Ω hoặc nối đầu dò màu đen vào cực COM và đầu dò màu đỏ vào cực (+).
• Bước 4: Đặt thang đo DC cao hơn một mức so với điện áp cần đo. Ví dụ: nếu đo DC 220V, hãy đặt thang đo thành DC 250V.
• Bước 5: Đặt 2 thước dây vào 2 điểm cần đo. Đặt thanh màu đỏ vào cực nguồn dương (+) và thanh màu đen vào cực nguồn âm (-). Sau khi đo xong, đọc kết quả đo.

Đo tính liên tục

• Bước 1: Đặt máy đo ở chế độ đo diode/liên tục.
• Bước 2: Cắm que đen vào cổng COM public và que đỏ vào cổng V/Ω.
• Bước 3: Chạm cả hai đầu của đầu dò vào mạch điện đang được kiểm tra và kiểm tra tính liên tục. Nếu đồng hồ phát ra tiếng “bíp” nghĩa là mạch hở; ngược lại, nếu không có âm thanh thì có nghĩa là mạch chưa hở.

Đo cường độ dòng điện (amps)

Bước 1: Đặt đồng hồ vạn năng ở mức cao nhất hiện tại.

Bước 2: Đấu dây công tơ vào tải. Dây màu đỏ là cực dương và dây màu đen là cực âm. Nếu con trỏ chỉ số quá thấp, hãy điều chỉnh tỷ lệ xuống.

Bước 3: Chuyển chế độ đồng hồ sang thang đo DC.A – 250mA.

Bước 4: Tắt nguồn cấp cho mạch thí nghiệm.

Bước 5: Theo chiều dòng điện trong mạch thí nghiệm, nối dây đo màu đỏ của công tơ vào cực dương (+) và dây đo màu đen vào cực âm (-). Đặt đồng hồ nối tiếp với mạch thử nghiệm.

Bước 6: Bật nguồn mạch thí nghiệm.

Bước 7: Đọc kết quả trên màn hình LCD.

Xem thêm: Vôn kế là gì? Nguyên tắc hoạt động – Vai trò – Cách sử dụng

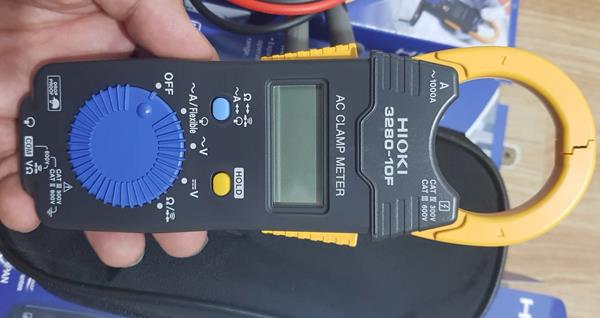

Nên sử dụng đồng hồ đo điện thông thường

Hiện nay có rất nhiều loại công tơ điện với kích thước, mẫu mã khác nhau. Tuy nhiên, loại máy đo được sử dụng rộng rãi nhất là máy đo kẹp HIOKI.

Đồng hồ kẹp Hioki được chế tạo từ một túi da dày được thiết kế để hấp thụ sốc hiệu quả. Thiết bị này có nhiều chức năng:

• Chức năng cảnh báo pin yếu hạn chế sự gián đoạn trong quá trình đo.
• Nhờ công nghệ cảm biến hiện tại, phạm vi đo có thể được mở rộng đến 2500A khi kết nối với vòng lặp CT6280. Điều này có nghĩa là người dùng có thể đo nhiều dây cùng một lúc.
• Được trang bị nút giữ để giữ kết quả hiển thị trên màn hình để dễ dàng ghi lại.

Thông số kỹ thuật:

• Có thể đo dòng điện xoay chiều trong dải tần 50-60Hz, 3 thang đo, giá trị đo từ 0,10 đến 1000A
• Chức năng đo điện áp DC với 5 thang đo, giá trị đo từ 420,0 mV đến 600V
• Có thể đo điện áp xoay chiều từ 50 đến 500Hz, 4 thang đo, giá trị đo được từ 4000V đến 600V.
• Trang bị đầy đủ màn hình LCD, tiêu chuẩn chống nước và bụi IP 40,…

Vì vậy, bài viết của KTH ELECTRIC liệt kê những thông tin liên quan đến VOM. Hy vọng những kiến ​​thức trên có thể giúp khách hàng hiểu rõ hơn “VOM là gì?”.
