Ý nghĩa các thông số và ký hiệu trên MCB

Chu Văn An

MCB là một trong những thiết bị chuyển mạch bảo vệ hiệu quả nguồn điện trong nhà khỏi những sự cố đáng tiếc. Sản phẩm được sản xuất với các thông số kỹ thuật tiêu chuẩn giúp người dùng dễ đọc, hiểu và sử dụng tốt nhất. Vì thế Thông số MCB Bao gồm những gì? Chúng có ý nghĩa gì và làm thế nào để đọc chúng? Trường Chu Văn An sẽ phản hồi ngay lập tức.

Tổng hợp các thông số và ký hiệu quan trọng của MCB

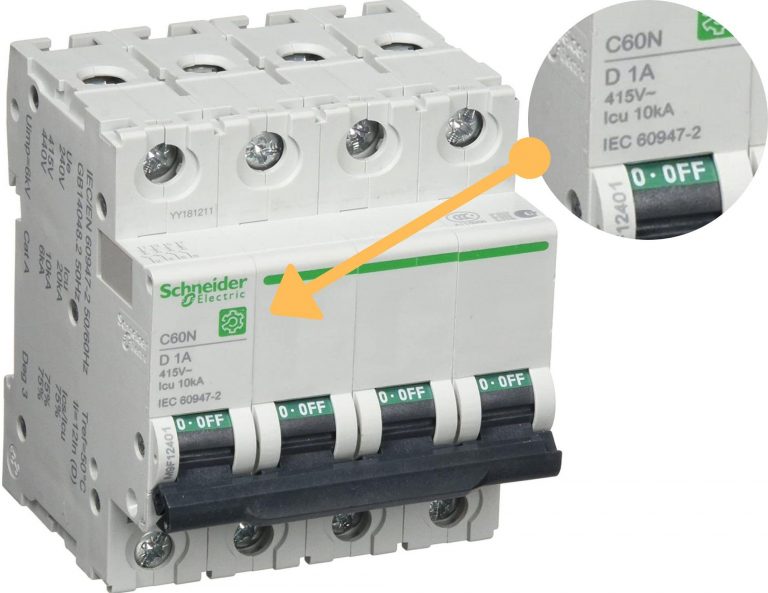

Trên mỗi MCB đều có rất nhiều thông số, thông số kỹ thuật ký hiệu aptomat trên MCB được biểu diễn như sau:

• Mã sản phẩm: Bao gồm dãy chứa cả dòng điện định mức, đặc tính đường cong hoặc dòng điện cắt ngắn mạch. Đây là cơ sở quan trọng để bạn lựa chọn loại MCB phù hợp với nhu cầu của mình.
• Trong: Dòng điện định mức của MCB, dao động từ 1A đến 125A.
• Icu: Khả năng MCB chịu được điện áp ngắn mạch tối đa trong 1 giây. Giá trị của tham số này là từ 6kA đến 25kA.
• Đường cong đặc tính: Gồm nhiều chữ cái khác nhau C, B, D, Z, K,… thể hiện mức độ cắt ngắn mạch của MCB.
• Ue: Điện áp hoạt động định mức được quy định là 240/415V.
• Ui: Điện áp cách điện định mức của thiết bị có thông số chung là 500V.
• Nhãn trạng thái: Được in trên cần MCB để cho biết trạng thái hoạt động là Mở – Bật hay Đóng – Tắt.
• Nhãn năng lượng: Có 3 giá trị tăng dần ký hiệu là 1, 2, 3. Thông số này thể hiện giới hạn lỗi có thể dẫn đến sự cố trên MCB.
• IEC/EN 60898-1: Chứng chỉ chất lượng MCB IEC.
• Nhãn KEMA-KEUR: Nhãn chứng nhận chất lượng và an toàn hàng đầu thế giới cho các sản phẩm điện.
• Thông số bổ sung: Bao gồm điện áp xung và đánh dấu ISI,…
• Các ký hiệu trên bản vẽ MCB.

Phân loại MCB theo thông số kỹ thuật

MCB có thể được phân loại dựa trên một số thông số như sau:

• Theo số pha/cực: MCB 1 pha 1 cực, MCB 1 pha 2 cực, MCB 3 pha 3 cực, MCB 3 pha 4 cực
• Theo dòng điện định mức: MCB 1A, 2A, 6A, 10A, 16A, 20A, 25A, 30A, 32A, 40A,… 125A dùng cho mạch dân dụng hoặc công nghiệp.
• Theo dòng cắt: MCB 1.5kA, 6kA, 10kA, 18kA,…

Cách đọc thông số MCB chính xác

Dưới đây là ví dụ cụ thể về cách đọc thông số của dòng MCB C32 2 cực theo quy định của nhà sản xuất BTB Electric:

• Thương hiệu MCB: BTB Electronic
• Nhãn trạng thái: I-OFF có nghĩa là tắt nguồn
• Mã sản phẩm: MA36E
• Đặc điểm đường cong và in: C32. C là đặc tính đường cong có khả năng cắt mạch cao hơn dòng định mức từ 5 đến 10 lần. Số 32 đại diện cho cường độ hiện tại hoặc 32A.
• Điện áp định mức: 415V
• Tiêu chuẩn chất lượng: IEC/EN 60898-1
• Nhãn năng lượng: Bao gồm 3 cấp độ trong đó cấp độ 3 là cao nhất

các Thông số MCB hiển thị nhiều thông tin kỹ thuật quan trọng. Vì vậy, bạn cần nghiên cứu kỹ các thông số này để lựa chọn được sản phẩm phù hợp với nhu cầu và sử dụng MCB một cách hiệu quả. Xem thêm các bài viết về MCB tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/.
